Máy cắt Plasma là thiết bị sử dụng tia plasma có nhiệt độ rất cao để làm nóng chảy và cắt đứt kim loại dẫn điện một cách nhanh chóng và chính xác. Nguyên lý hoạt động của máy dựa trên việc ion hóa khí nén tạo thành dòng plasma có khả năng dẫn điện, từ đó hồ quang plasma sẽ làm nóng chảy vật liệu và khí áp suất cao thổi bay phần kim loại nóng chảy, tạo ra đường cắt sắc nét, mịn màng. Máy cắt Plasma được ứng dụng rộng rãi trong ngành cơ khí, chế tạo và sửa chữa nhờ hiệu suất cao, khả năng cắt đa dạng vật liệu như thép, inox, nhôm và đồng.

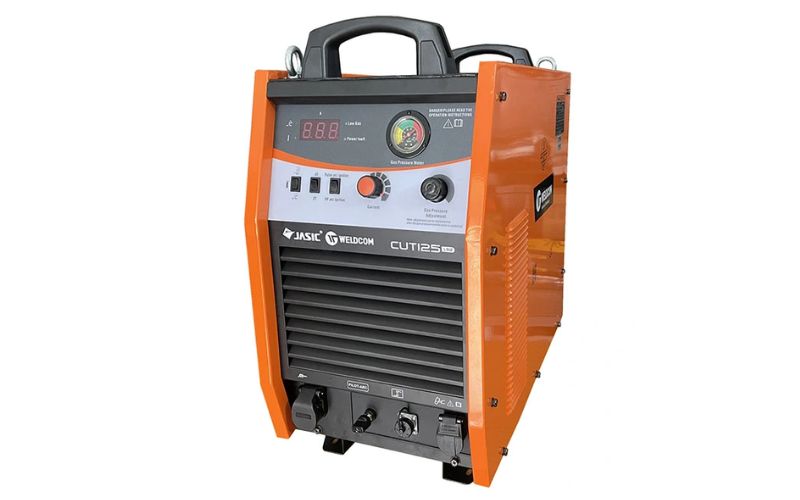

Giới thiệu chung về máy cắt Plasma

Máy cắt plasma là thiết bị công nghiệp hiện đại dùng để cắt kim loại bằng cách sử dụng dòng khí plasma nhiệt độ cực cao. Plasma được hình thành khi khí nén được ion hóa dưới tác động của dòng điện, tạo ra nhiệt lượng có thể đạt tới 30.000°C, đủ để làm nóng chảy và thổi bay kim loại ra khỏi đường cắt với độ chính xác cao.

Điểm nổi bật của máy cắt plasma so với các phương pháp cắt truyền thống như cắt oxi-gas hay cắt cơ khí là khả năng cắt hiệu quả trên nhiều loại kim loại, bao gồm cả kim loại dẫn điện như thép, nhôm, đồng và đồng thau. Công nghệ plasma cho phép cắt kim loại với tốc độ nhanh hơn 5-6 lần so với phương pháp oxi-gas, đồng thời tạo ra đường cắt mịn và chính xác hơn.

Về thông số kỹ thuật, máy cắt plasma thông thường có khả năng cắt kim loại với độ dày từ 0,5mm đến 160mm tùy vào công suất máy, với tốc độ cắt có thể đạt từ 0,5m đến 6m mỗi phút. Vùng ảnh hưởng nhiệt (HAZ – Heat Affected Zone) của phương pháp cắt plasma cũng nhỏ hơn đáng kể so với các phương pháp cắt nhiệt khác, giúp giảm thiểu biến dạng và bảo toàn tính chất cơ học của vật liệu.

Trong công nghiệp hiện đại, máy cắt plasma được ứng dụng rộng rãi trong các ngành như sản xuất thiết bị, đóng tàu, xây dựng, gia công kim loại và sửa chữa. Hãy cùng tìm hiểu sâu hơn về nguyên lý hoạt động của thiết bị này.

Nguyên lý hoạt động của máy cắt Plasma

Máy cắt plasma vận hành dựa trên nguyên lý tạo ra dòng plasma nhiệt độ cao để cắt kim loại. Dưới đây là cách máy hoạt động:

1. Tạo ra plasma: Khí plasma được tạo thành khi dòng điện áp cao đi qua khí nén (thường là không khí, nitơ, argon, oxy hoặc hỗn hợp khí) trong buồng kín của mỏ cắt, khiến khí ion hóa và tạo thành dòng plasma. Nhiệt độ dòng plasma này cực cao, có thể đạt từ 15.000°C đến 30.000°C.
2. Quá trình cắt: Khi dòng plasma được tập trung qua vòi phun có đường kính nhỏ, nó tạo ra tia plasma với tốc độ cực cao (có thể đạt đến 1.500m/s), đủ mạnh để thổi kim loại nóng chảy ra khỏi đường cắt. Quá trình này tạo nên đường cắt sạch, mịn và chính xác.
3. Mạch điện cắt plasma: Để tạo ra hồ quang plasma, máy cắt sử dụng mạch điện với điện áp không tải khoảng 240-400V. Khi vòi phun tiếp xúc với kim loại, hồ quang được tạo ra, nhiệt độ tăng nhanh và quá trình cắt bắt đầu. Dòng điện đi từ vòi phun qua kim loại, tạo thành mạch kín.

Các bộ phận chính của máy cắt plasma bao gồm:

1. Nguồn điện: Cung cấp năng lượng để tạo ra hồ quang plasma, thường có công suất từ 20A đến 400A tùy vào model máy và mục đích sử dụng.
2. Vòi phun (Nozzle): Bộ phận quan trọng định hướng và tập trung dòng plasma. Vòi phun thường làm bằng đồng hoặc gốm chịu nhiệt, với lỗ phun đường kính từ 0,8mm đến 3mm.
3. Điện cực (Electrode): Thường làm từ đồng với mũi hafnium hoặc tungsten, tạo điểm phát sinh hồ quang ban đầu.
4. Hệ thống khí nén: Cung cấp khí với áp suất ổn định (thường từ 4-6 bar) để tạo plasma và làm mát vòi phun.
5. Bộ điều khiển: Điều chỉnh các thông số như dòng điện, áp suất khí và tốc độ cắt để đạt hiệu quả tối ưu.

Bảo trì thường xuyên các bộ phận này là yếu tố then chốt để đảm bảo hiệu suất cắt và tuổi thọ của máy. Đặc biệt là vòi phun và điện cực cần được kiểm tra và thay thế định kỳ sau khoảng 1-3 giờ sử dụng liên tục, tùy thuộc vào cường độ dòng điện và chất lượng của linh kiện.

Các loại máy cắt plasma

Trên thị trường hiện nay có nhiều loại máy cắt plasma khác nhau, mỗi loại có đặc điểm và mục đích sử dụng riêng. Dưới đây là tổng quan về các loại máy cắt plasma phổ biến:

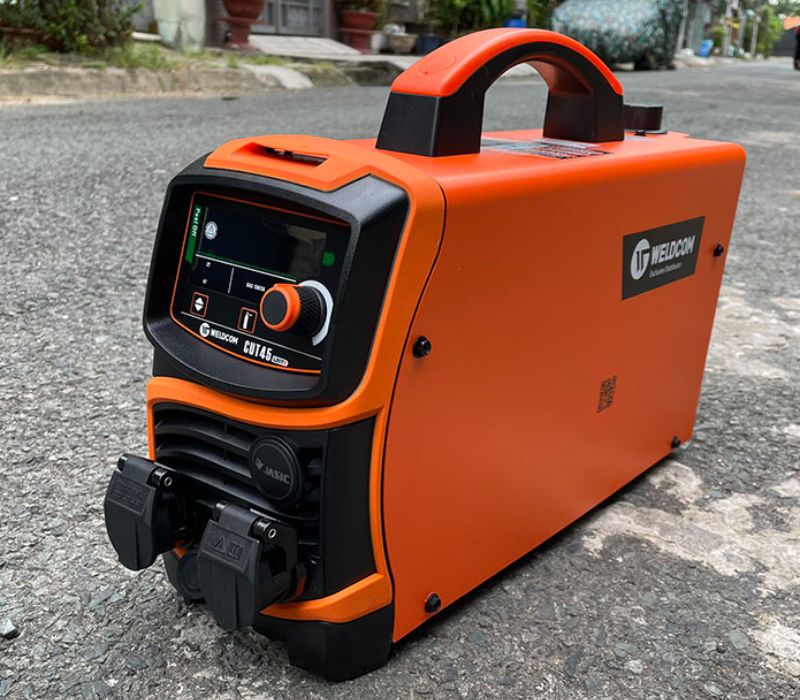

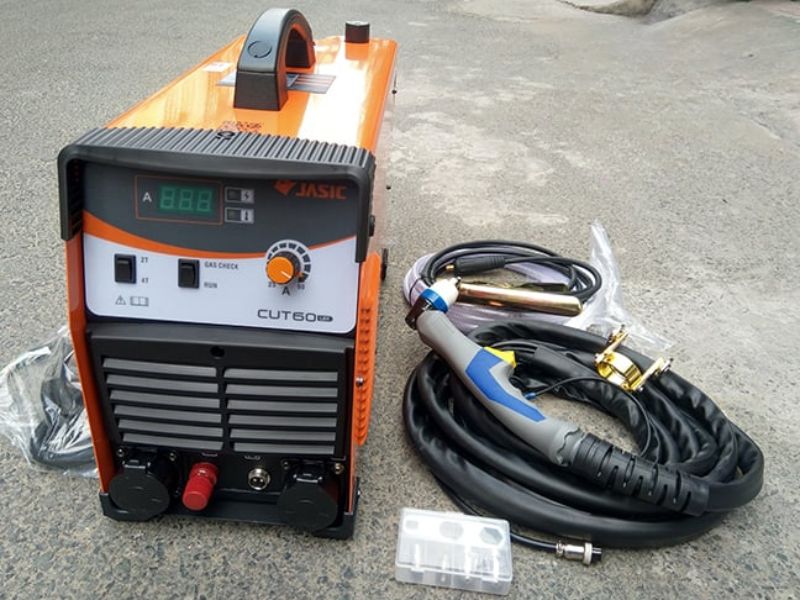

1. Máy cắt plasma cầm tay: Là thiết bị nhỏ gọn, di động, phù hợp cho các xưởng cơ khí nhỏ và công việc sửa chữa. Máy có công suất thường từ 20-80A, có thể cắt kim loại dày từ 3mm đến 25mm. Ưu điểm của máy cắt plasma cầm tay là tính linh hoạt cao, dễ sử dụng và chi phí đầu tư thấp (từ 5-30 triệu đồng). Tuy nhiên, độ chính xác phụ thuộc nhiều vào kỹ năng của người vận hành.
2. Máy cắt plasma CNC (Computerized Numerical Control): Là hệ thống cắt tự động được điều khiển bằng máy tính, cho phép tạo ra các đường cắt phức tạp với độ chính xác cao (sai số chỉ ±0,1mm). Máy CNC plasma có công suất lớn, từ 100-400A, có thể cắt kim loại dày lên đến 80-160mm. Thiết bị này phù hợp cho sản xuất công nghiệp với khả năng vận hành liên tục 24/7 và tốc độ cắt nhanh (đến 6m/phút với thép mỏng).
3. Máy cắt plasma bán tự động: Là giải pháp trung gian giữa máy cầm tay và CNC. Máy thường được trang bị ray trượt hoặc cánh tay robot đơn giản giúp tạo ra các đường cắt thẳng, cắt vòng với độ chính xác tốt hơn máy cầm tay. Công suất thường từ 60-120A, phù hợp với các xưởng sản xuất vừa và nhỏ.
4. Máy cắt plasma chính xác cao (High Definition Plasma): Sử dụng công nghệ plasma tiên tiến với vòi phun thiết kế đặc biệt và khí plasma chất lượng cao (thường là hỗn hợp H35 – 35% hydro và 65% argon). Máy tạo ra đường cắt cực kỳ mịn và chính xác, gần như tương đương với máy cắt laser nhưng chi phí thấp hơn. Công suất từ 130-400A, có thể cắt kim loại dày đến 50mm với độ chính xác cao.
5. Máy cắt plasma nước (Water Injection Plasma): Sử dụng nước để làm mát và tập trung tia plasma, giúp tăng độ chính xác và giảm khói bụi. Máy có khả năng cắt kim loại dày lên đến 160mm với đường cắt mịn và ít xỉ.

Bảng so sánh giữa các loại máy cắt plasma:

Loại máy	Công suất	Độ dày cắt	Độ chính xác	Chi phí đầu tư	Ứng dụng phù hợp
Cầm tay	20-80A	3-25mm	Trung bình	Thấp	Sửa chữa, xưởng nhỏ
CNC	100-400A	5-160mm	Cao	Cao	Sản xuất công nghiệp
Bán tự động	60-120A	3-40mm	Khá	Trung bình	Xưởng vừa và nhỏ
HD Plasma	130-400A	5-50mm	Rất cao	Cao	Sản xuất chính xác
Water Injection	200-400A	10-160mm	Cao	Cao	Công nghiệp nặng

Việc lựa chọn loại máy cắt plasma phù hợp phụ thuộc vào nhiều yếu tố như loại vật liệu cần cắt, độ dày, yêu cầu về chất lượng cắt, nguồn lực tài chính và quy mô sản xuất. Trong phần tiếp theo, chúng ta sẽ tìm hiểu về cách sử dụng máy cắt plasma an toàn và hiệu quả.

Hướng dẫn sử dụng máy cắt plasma

Để sử dụng máy cắt plasma an toàn và hiệu quả, hãy tuân thủ các bước sau:

Chuẩn bị trước khi cắt

1. Kiểm tra thiết bị bảo hộ lao động: Mang đầy đủ thiết bị bảo hộ bao gồm mặt nạ hàn (kính lọc ánh sáng số 5-8), găng tay chịu nhiệt, áo dài tay, quần dài và giày bảo hộ. Không được mặc quần áo dễ cháy hay chứa vật liệu tổng hợp.

2. Chuẩn bị khu vực làm việc: Đảm bảo khu vực cắt thông thoáng, không có vật liệu dễ cháy trong bán kính ít nhất 10m. Nếu làm việc trong không gian kín, cần có hệ thống thông gió tốt để tránh tích tụ khói độc.

3. Kiểm tra máy và phụ kiện:

• Kiểm tra dây điện, dây mát, dây mỏ cắt xem có hư hỏng không
• Đảm bảo vòi phun và điện cực còn tốt, không bị mòn quá mức
• Kiểm tra bộ lọc khí, áp suất khí (thường từ 4-6 bar)
• Xác nhận nguồn điện ổn định và phù hợp với yêu cầu của máy

4. Chuẩn bị vật liệu: Làm sạch bề mặt kim loại cần cắt, loại bỏ gỉ, sơn, dầu mỡ để đảm bảo chất lượng cắt tối ưu và tránh tạo ra khói độc.

Quy trình cắt plasma

1. Thiết lập thông số cắt:

• Điều chỉnh cường độ dòng điện phù hợp với độ dày vật liệu (ví dụ: thép 5mm cần khoảng 40-60A)
• Điều chỉnh áp suất khí (thường 4-6 bar cho không khí nén)
• Chọn chế độ cắt phù hợp (nếu máy có nhiều chế độ)

2. Kết nối đất: Gắn kẹp mát chắc chắn vào vật liệu cần cắt hoặc bàn cắt kim loại, đảm bảo tiếp xúc tốt.

3. Kỹ thuật cắt đúng:

• Giữ mỏ cắt vuông góc với bề mặt vật liệu
• Duy trì khoảng cách từ vòi phun đến vật liệu khoảng 3-6mm
• Cắt với tốc độ đều đặn, không quá nhanh hoặc quá chậm
• Bắt đầu cắt từ mép vật liệu hoặc khoan một lỗ nhỏ nếu cắt từ giữa tấm

4. Kỹ thuật đục lỗ:

• Khi cần bắt đầu từ giữa tấm kim loại, giữ mỏ cắt nghiêng khoảng 15-20 độ
• Sau khi đục thủng, từ từ đưa mỏ cắt về vị trí vuông góc
• Với kim loại dày trên 10mm, nên đục lỗ trước bằng khoan

5. Kết thúc cắt:

• Nhả cò mỏ cắt sau khi đã cắt xong
• Đợi vài giây để khí bảo vệ làm mát mỏ cắt
• Tắt máy theo đúng quy trình

Lưu ý an toàn quan trọng

• Nguy cơ điện giật: Không sử dụng máy cắt plasma trong môi trường ẩm ướt. Luôn đảm bảo tay khô ráo khi thao tác với thiết bị điện.
• Nguy cơ cháy nổ: Không cắt gần vật liệu dễ cháy. Đặc biệt cẩn thận khi cắt gần bình khí nén, xăng dầu hoặc hóa chất.
• Khói và hơi độc: Tránh hít phải khói khi cắt các vật liệu có lớp phủ như mạ kẽm, sơn, hoặc dầu mỡ. Sử dụng mặt nạ phòng độc chuyên dụng khi cần thiết.
• Nguy cơ bỏng: Kim loại sau khi cắt rất nóng, có thể đạt tới 700-800°C. Không chạm vào phôi cắt ngay sau khi cắt xong.
• Ánh sáng cực tím: Hồ quang plasma phát ra tia UV mạnh, có thể gây tổn thương mắt và da. Luôn đeo kính hàn đạt chuẩn và bảo vệ da đầy đủ.

Việc tuân thủ các hướng dẫn trên không chỉ giúp đảm bảo an toàn mà còn tăng tuổi thọ của thiết bị và chất lượng của sản phẩm cắt. Trong phần tiếp theo, chúng ta sẽ tìm hiểu về cách bảo trì máy cắt plasma để đảm bảo hiệu suất tối ưu.

Bảo trì máy cắt plasma

Bảo trì máy cắt plasma đúng cách là yếu tố then chốt để đảm bảo hiệu suất cắt tối ưu và kéo dài tuổi thọ của thiết bị. Dưới đây là những hướng dẫn bảo trì cần thiết:

Bảo trì hàng ngày

1. Kiểm tra vòi phun và điện cực: Đây là những bộ phận tiếp xúc trực tiếp với hồ quang plasma nên mau hỏng nhất. Kiểm tra vòi phun xem có bị biến dạng, lỗ phun có bị mở rộng không. Điện cực cần được kiểm tra mức độ mòn của mũi hafnium, nếu độ sâu hơn 1,5mm cần thay thế ngay.
2. Làm sạch bụi và xỉ: Loại bỏ bụi kim loại và xỉ bám vào đầu mỏ cắt bằng bàn chải kim loại mềm. Tránh sử dụng công cụ kim loại cứng để cạo vòi phun vì có thể làm hỏng lỗ phun.
3. Kiểm tra hệ thống khí: Xả nước đọng trong bộ lọc không khí. Đảm bảo đường ống dẫn khí không bị xoắn, gấp khúc hoặc rò rỉ.
4. Kiểm tra dây cáp: Đảm bảo dây mỏ cắt và dây mát không bị đứt, cháy hoặc mòn vỏ cách điện. Các đầu nối cần được siết chặt.

Bảo trì định kỳ (hàng tuần hoặc sau 20-30 giờ vận hành)

1. Thay vòi phun và điện cực: Ngay cả khi chưa có dấu hiệu hư hỏng rõ ràng, việc thay thế định kỳ các bộ phận này sẽ đảm bảo chất lượng cắt ổn định. Thông thường, với cường độ dòng điện 30-40A, nên thay sau khoảng 1-2 giờ sử dụng liên tục.
2. Làm sạch bên trong mỏ cắt: Tháo rời và làm sạch các bộ phận của mỏ cắt, bao gồm vòi phun, điện cực, vòng xoáy, và đầu bảo vệ. Sử dụng khí nén để thổi sạch bụi bẩn từ bên trong ra.
3. Kiểm tra và thay bộ khuếch tán khí (Swirl Ring): Đây là bộ phận tạo luồng xoáy cho khí plasma. Nếu bị hư hỏng có thể gây ra đường cắt không đều hoặc tia plasma không ổn định.

Bảo trì hàng tháng (hoặc sau 100-150 giờ vận hành)

1. Kiểm tra hệ thống làm mát: Với máy có hệ thống làm mát bằng nước, kiểm tra mức nước, độ sạch của nước, và hoạt động của bơm làm mát. Thay nước làm mát định kỳ 3-6 tháng.
2. Kiểm tra bộ lọc không khí: Làm sạch hoặc thay thế lõi lọc nếu bị tắc. Một bộ lọc bị tắc nghẽn sẽ làm giảm áp suất khí, ảnh hưởng đến chất lượng cắt.
3. Kiểm tra các kết nối điện: Đảm bảo tất cả các điểm kết nối điện đều được siết chặt, không bị oxy hóa hoặc ăn mòn.

Các thành phần cần kiểm tra thường xuyên

1. Bộ điều chỉnh áp suất: Đảm bảo áp suất ổn định, thường từ 4-6 bar cho hầu hết các ứng dụng.
2. Van điện từ: Kiểm tra hoạt động của van điện từ kiểm soát dòng khí, đảm bảo khí được cung cấp đúng thời điểm.
3. Quạt làm mát: Đảm bảo quạt hoạt động tốt, không bị kẹt hoặc phát ra tiếng ồn bất thường.
4. Mạch điện tử: Đối với máy CNC, kiểm tra các bảng mạch điều khiển, cảm biến và động cơ của hệ thống.

Các ký hiệu cảnh báo cần chú ý

1. Đèn báo quá nhiệt: Nếu đèn này sáng, dừng máy ngay và để máy nguội trước khi tiếp tục sử dụng.
2. Đèn báo lỗi áp suất khí: Kiểm tra nguồn cung cấp khí, bộ lọc và đường ống.
3. Đèn báo lỗi làm mát: Kiểm tra mức nước làm mát và hệ thống bơm.
4. Đèn báo lỗi phụ kiện: Kiểm tra lại việc lắp ráp các bộ phận mỏ cắt.

Việc bảo trì máy cắt plasma đúng cách không chỉ giúp tăng hiệu suất làm việc mà còn tiết kiệm chi phí về lâu dài, tránh được những hỏng hóc nghiêm trọng có thể xảy ra. Trong phần tiếp theo, chúng ta sẽ tìm hiểu về các ứng dụng thực tế của máy cắt plasma trong công nghiệp.

Ứng dụng của máy cắt plasma trong công nghiệp

Máy cắt plasma đã trở thành công cụ không thể thiếu trong nhiều ngành công nghiệp nhờ khả năng cắt kim loại nhanh chóng, chính xác và linh hoạt. Dưới đây là những ứng dụng quan trọng của công nghệ này:

Ngành gia công kim loại

Trong lĩnh vực gia công kim loại, máy cắt plasma đóng vai trò then chốt trong việc cắt tấm kim loại thành các hình dạng phức tạp với độ chính xác cao. Các xưởng cơ khí sử dụng máy cắt plasma CNC để sản xuất hàng loạt các chi tiết kim loại với thời gian cắt nhanh hơn 65% so với phương pháp cắt cơ khí truyền thống.

Theo số liệu thống kê từ Hiệp hội Chế tạo máy Việt Nam, khoảng 78% các xưởng cơ khí vừa và lớn tại Việt Nam đã trang bị ít nhất một máy cắt plasma, góp phần tăng năng suất sản xuất trung bình 40-45%.

Ngành đóng tàu và hàng hải

Trong công nghiệp đóng tàu, máy cắt plasma được sử dụng để cắt các tấm thép dày lên đến 150mm dùng trong đóng vỏ tàu, kết cấu boong và các chi tiết lớn. Máy cắt plasma với hệ thống CNC cho phép cắt chính xác các hình dạng phức tạp, giảm thiểu thời gian gia công và thao tác thủ công.

Các công ty đóng tàu lớn tại Việt Nam như Tổng Công ty Công nghiệp Tàu thủy (SBIC) đã áp dụng công nghệ cắt plasma tự động, giúp giảm 30% thời gian sản xuất và tăng độ chính xác của các chi tiết.

Ngành xây dựng và kết cấu thép

Máy cắt plasma đã cách mạng hóa việc sản xuất kết cấu thép trong ngành xây dựng. Các nhà thầu xây dựng sử dụng máy cắt plasma để cắt dầm, cột, khung, và các chi tiết kết nối trong các công trình xây dựng lớn.

Khả năng cắt chính xác các lỗ và đường cắt phức tạp trên thép cường độ cao đã cải thiện chất lượng lắp ghép, giảm thời gian thi công và tăng độ bền của công trình. Thống kê cho thấy, việc sử dụng máy cắt plasma trong sản xuất kết cấu thép giúp giảm chi phí sản xuất khoảng 20-25% so với các phương pháp truyền thống.

Ngành ô tô và xe cơ giới

Trong sản xuất ô tô và xe cơ giới, máy cắt plasma được sử dụng để cắt các bộ phận khung gầm, thân xe, và các chi tiết kim loại chính xác. Các nhà máy sản xuất linh kiện ô tô sử dụng máy cắt plasma CNC để tạo ra các bộ phận tiêu chuẩn với tốc độ cao và chi phí thấp.

Tập đoàn Thành Công, một trong những nhà sản xuất và lắp ráp ô tô hàng đầu Việt Nam, đã đầu tư hệ thống cắt plasma CNC hiện đại, giúp tăng năng suất sản xuất linh kiện kim loại lên 35% và giảm tỷ lệ phế phẩm xuống còn 3,5%.

Ngành sửa chữa và bảo dưỡng

Máy cắt plasma cầm tay đã trở thành công cụ không thể thiếu trong các cơ sở sửa chữa, gara ô tô, và cơ sở bảo trì công nghiệp. Tính linh hoạt của máy cắt plasma cho phép cắt, sửa chữa các chi tiết kim loại nhanh chóng mà không cần nhiều công cụ phụ trợ.

Theo khảo sát của Hiệp hội Doanh nghiệp Cơ khí Việt Nam, khoảng 65% các cơ sở sửa chữa cơ khí đã chuyển từ cắt hàn ga sang sử dụng máy cắt plasma, nâng cao hiệu quả làm việc và giảm chi phí vật tư.

Ngành nghệ thuật và trang trí

Ngoài các ứng dụng công nghiệp, máy cắt plasma còn được sử dụng trong lĩnh vực nghệ thuật và trang trí. Các nghệ nhân sử dụng máy cắt plasma CNC để tạo ra các sản phẩm trang trí tinh xảo như bảng hiệu, lan can, cổng, hàng rào nghệ thuật, và các tác phẩm điêu khắc kim loại.

Sự phát triển của máy cắt plasma đã mở ra một lĩnh vực mới trong nghệ thuật kim loại, cho phép thực hiện những thiết kế phức tạp mà trước đây khó có thể thực hiện được bằng các phương pháp thủ công.

Tổng kết và nhận xét

Máy cắt plasma đã mang lại cuộc cách mạng thực sự trong lĩnh vực gia công kim loại, từ công nghiệp nặng đến các xưởng sản xuất vừa và nhỏ. Công nghệ này đã chứng minh giá trị vượt trội so với các phương pháp cắt truyền thống nhờ khả năng cắt nhanh, chính xác và linh hoạt trên nhiều loại kim loại.

Nguyên lý hoạt động độc đáo của máy cắt plasma – sử dụng dòng khí ion hóa nhiệt độ cực cao – cho phép cắt qua kim loại một cách hiệu quả với đường cắt mịn và ít biến dạng. Với nhiều loại máy từ cầm tay đến hệ thống CNC phức tạp, người dùng có thể lựa chọn phương án phù hợp nhất với nhu cầu và ngân sách.

Việc sử dụng và bảo trì đúng cách không chỉ đảm bảo hiệu suất tối ưu mà còn kéo dài tuổi thọ của thiết bị, giảm chi phí vận hành trong dài hạn. Các biện pháp an toàn khi sử dụng cần được tuân thủ nghiêm ngặt để tránh các rủi ro tiềm ẩn.

Trong bối cảnh công nghiệp hóa và hiện đại hóa tại Việt Nam, máy cắt plasma đóng vai trò quan trọng trong việc nâng cao năng suất và chất lượng sản phẩm. Sự phổ biến ngày càng tăng của công nghệ này trong các ngành công nghiệp như gia công kim loại, đóng tàu, xây dựng và sản xuất ô tô đã góp phần thúc đẩy sự phát triển của nền kinh tế.

Với sự tiến bộ không ngừng của công nghệ cắt plasma, chúng ta có thể kỳ vọng vào những cải tiến hơn nữa trong tương lai, mang lại hiệu quả cao hơn, chi phí thấp hơn và tác động môi trường ít hơn. Máy cắt plasma đã và sẽ tiếp tục là một công cụ không thể thiếu trong công nghiệp hiện đại, góp phần vào sự phát triển bền vững của nền sản xuất Việt Nam.
