Máy hàn Laser là thiết bị hàn hiện đại sử dụng chùm tia laser tập trung để tạo ra nhiệt lượng cao, giúp hàn chính xác và nhanh chóng trên nhiều loại vật liệu kim loại khác nhau. Với ưu điểm ít biến dạng, mối hàn mịn, chắc chắn và khả năng tự động hóa cao, máy hàn Laser được ứng dụng rộng rãi trong các ngành công nghiệp chế tạo ô tô, điện tử, và sản xuất linh kiện chính xác. Thiết bị này giúp nâng cao hiệu suất làm việc và chất lượng sản phẩm, đồng thời giảm thiểu hao phí vật liệu và thời gian gia công.

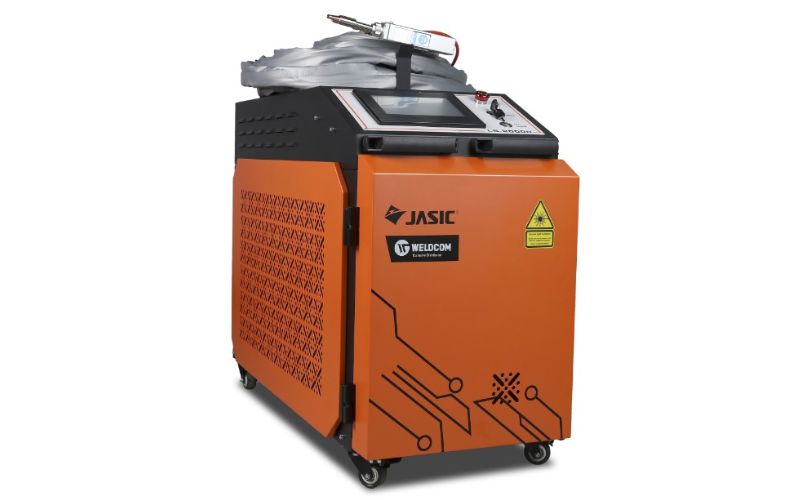

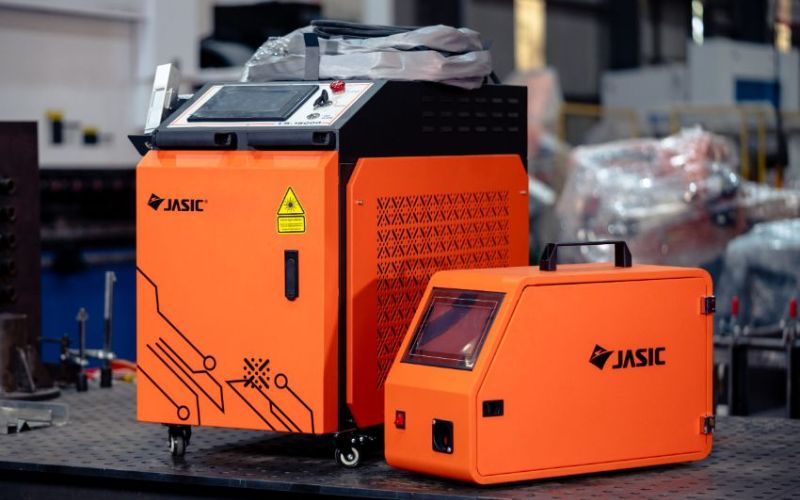

Giới thiệu về máy hàn Laser

Máy hàn Laser là thiết bị công nghiệp hiện đại sử dụng tia laser có năng lượng cao được hội tụ vào một điểm nhỏ để làm nóng chảy và kết nối các vật liệu. Công nghệ hàn laser hoạt động dựa trên nguyên lý chuyển đổi năng lượng ánh sáng thành nhiệt năng, tạo ra nhiệt độ cực cao lên đến 10.000°C tại điểm hàn, đủ để làm nóng chảy hầu hết các loại kim loại trong thời gian cực ngắn.

Trong môi trường sản xuất công nghiệp hiện đại, máy hàn laser đóng vai trò quan trọng trong việc nâng cao độ chính xác, tốc độ và chất lượng sản phẩm. Công nghệ này giúp tạo ra các mối hàn có độ bền cao, mỹ quan và ít biến dạng so với phương pháp hàn truyền thống, đặc biệt quan trọng trong các ngành đòi hỏi độ chính xác cao như điện tử, ô tô và y tế.

Cấu tạo cơ bản của máy hàn Laser

Máy hàn Laser hiện đại bao gồm các bộ phận chính sau, mỗi bộ phận đều có vai trò quan trọng trong quá trình hàn:

• Nguồn hàn Laser: Đây là bộ phận trung tâm của máy, có nhiệm vụ tạo ra tia laser. Tùy theo công nghệ, nguồn hàn có thể là laser CO2, laser Nd:YAG, laser sợi quang (fiber laser) hoặc laser bán dẫn. Mỗi loại nguồn đều có ưu điểm riêng về bước sóng, công suất và ứng dụng. Laser sợi quang hiện đang phổ biến nhất với hiệu suất chuyển đổi điện-quang lên đến 30%, cao hơn nhiều so với laser CO2 (khoảng 10-15%).
• Bộ làm mát: Hệ thống làm mát đóng vai trò quan trọng trong việc duy trì nhiệt độ ổn định cho nguồn phát laser. Thông thường, máy hàn laser sử dụng hệ thống làm mát bằng nước (water cooling system) hoặc không khí (air cooling system). Đối với máy công suất cao từ 1kW trở lên, hệ thống làm mát bằng nước là bắt buộc để đảm bảo hiệu suất và tuổi thọ của thiết bị.
• Mỏ hàn/Súng hàn: Đây là phần tiếp xúc trực tiếp với vật liệu cần hàn. Mỏ hàn tích hợp các thấu kính để hội tụ tia laser, hệ thống dẫn khí bảo vệ (thường là argon, nitrogen hoặc helium) và đôi khi có cả hệ thống cảm biến theo dõi quá trình hàn. Cấu tạo của mỏ hàn được thiết kế để tối ưu hóa độ chính xác và dễ dàng thao tác.
• Bộ điều khiển: Trung tâm điều khiển của máy hàn laser thường là hệ thống CNC (Computer Numerical Control) hoặc PLC (Programmable Logic Controller). Bộ điều khiển cho phép người vận hành cài đặt các thông số như công suất laser (thường từ vài chục W đến vài kW), tốc độ hàn (có thể đạt 10-15m/phút), thời gian phát tia và các thông số khác. Nhiều máy hiện đại còn tích hợp giao diện điều khiển cảm ứng và kết nối mạng để theo dõi từ xa.

Nguyên lý hoạt động của máy hàn Laser

Quy trình hàn bằng máy hàn laser diễn ra theo các bước sau:

1. Bước đầu tiên là quá trình tạo tia laser và hội tụ năng lượng. Thiết bị tạo ra tia laser có bước sóng từ 800 đến 1100nm (đối với laser sợi quang) hoặc 10600nm (đối với laser CO2). Tia laser này sau đó được hội tụ qua hệ thống thấu kính đến một điểm nhỏ có đường kính chỉ từ 0,1 đến 0,4mm trên bề mặt vật liệu. Tại điểm tập trung này, mật độ năng lượng cực cao tạo ra nhiệt độ lên đến 10.000°C, đủ để làm nóng chảy ngay lập tức hầu hết các loại kim loại.
2. Khi tia laser chiếu vào vật liệu, quá trình hàn diễn ra theo hai cơ chế chính: hàn truyền nhiệt (conduction welding) và hàn xuyên sâu (keyhole welding). Với công suất thấp, nhiệt truyền từ bề mặt vào trong tạo ra mối hàn nông. Khi tăng công suất, tia laser tạo ra “lỗ khóa” (keyhole) – một kênh hơi kim loại cho phép tia laser xâm nhập sâu vào vật liệu, tạo ra mối hàn sâu và hẹp.
3. Độ chính xác và tốc độ hàn bị ảnh hưởng bởi nhiều yếu tố như: loại vật liệu (thép, nhôm, đồng, titan đều có đặc tính hấp thụ nhiệt khác nhau), độ dày vật liệu (từ vài micromet đến vài milimet), công suất laser (thường từ 200W đến 6kW tùy ứng dụng), và tốc độ di chuyển của tia (từ vài cm đến 15m mỗi phút).
4. Để duy trì hiệu suất cao, máy hàn laser cần được bảo trì định kỳ. Các hoạt động bảo trì chính bao gồm: vệ sinh hệ thống quang học (thấu kính, gương phản xạ) mỗi 1-2 tuần, kiểm tra và thay thế dung dịch làm mát mỗi 6 tháng, kiểm tra điều chỉnh độ căn chỉnh của tia laser mỗi 3 tháng, và thay thế các bộ phận tiêu hao như đầu hàn mỗi 1-2 năm tùy cường độ sử dụng.

Ưu điểm của máy hàn Laser

Máy hàn Laser mang đến nhiều lợi ích vượt trội so với phương pháp hàn truyền thống:

• Độ chính xác là ưu điểm nổi bật nhất của công nghệ hàn laser. Máy hàn laser hiện đại có thể đạt độ chính xác lên đến ±0,01mm, cho phép tạo ra các mối hàn cực kỳ tinh xảo trên các chi tiết nhỏ như bo mạch điện tử, linh kiện đồng hồ, hoặc thiết bị y tế. Khả năng kiểm soát chính xác vùng ảnh hưởng nhiệt (HAZ – Heat Affected Zone) giúp hạn chế tối đa sự biến dạng của vật liệu, đặc biệt quan trọng khi làm việc với các chi tiết có dung sai thấp.
• Tốc độ hàn của công nghệ laser vượt trội hơn hẳn các phương pháp hàn truyền thống. Máy hàn laser công suất cao có thể đạt tốc độ hàn từ 5 đến 15 mét/phút đối với thép carbon dày 1mm, gấp 3-5 lần so với hàn TIG hoặc MIG. Với các ứng dụng vi hàn (micro-welding), tốc độ có thể đạt hàng chục nghìn điểm hàn mỗi giờ, đáp ứng nhu cầu sản xuất hàng loạt.
• Máy hàn laser giúp hạn chế tối đa biến dạng vật liệu sau hàn nhờ vùng ảnh hưởng nhiệt (HAZ) nhỏ, thường chỉ từ 0,3 đến 0,5mm, nhỏ hơn nhiều so với 2-5mm của phương pháp hàn truyền thống. Điều này giúp giữ nguyên tính chất cơ học của vật liệu tại các vùng lân cận mối hàn, đặc biệt quan trọng đối với các vật liệu nhạy cảm với nhiệt như thép không gỉ mỏng hoặc hợp kim titan.
• Ngoài ra, công nghệ hàn laser cho phép hàn không tiếp xúc, không cần vật liệu phụ trợ và có thể thực hiện trong điều kiện chân không hoặc môi trường khí bảo vệ đặc biệt. Điều này mở ra khả năng hàn các vật liệu khó như hợp kim nhôm, titan, đồng hoặc thậm chí là kết nối giữa các kim loại khác nhau (dissimilar metals welding).

Nhược điểm của máy hàn Laser

Mặc dù có nhiều ưu điểm vượt trội, máy hàn Laser vẫn tồn tại một số hạn chế cần cân nhắc:

• Chi phí đầu tư ban đầu là rào cản lớn nhất khi áp dụng công nghệ hàn laser. Một hệ thống hàn laser công nghiệp hoàn chỉnh có giá từ 500 triệu đến vài tỷ đồng, tùy theo công suất và cấu hình. Ngoài chi phí mua máy, doanh nghiệp còn phải đầu tư vào cơ sở hạ tầng như phòng sạch, hệ thống khí nén, hệ thống làm mát, và thiết bị an toàn chuyên dụng. Chi phí bảo trì hằng năm thường chiếm khoảng 5-10% giá trị máy, bao gồm việc thay thế các bộ phận tiêu hao như đèn bơm, thấu kính, và dung dịch làm mát.
• Yêu cầu kỹ thuật cao là thách thức thứ hai đối với công nghệ hàn laser. Vận hành máy hàn laser đòi hỏi kỹ thuật viên được đào tạo bài bản về công nghệ laser, hiểu biết về vật liệu và khả năng lập trình CNC. Thời gian đào tạo nhân sự có thể kéo dài từ 3 đến 6 tháng, với chi phí đào tạo không nhỏ. Quá trình cài đặt thông số hàn cũng phức tạp, đòi hỏi nhiều thử nghiệm để tối ưu hóa cho từng loại vật liệu và hình dạng sản phẩm.
• Một số thách thức kỹ thuật khác bao gồm: yêu cầu cao về độ khít của mối ghép (gap tolerance thường phải nhỏ hơn 0,2mm), khả năng phản xạ cao của một số vật liệu như đồng, nhôm, vàng (có thể gây hư hại cho thiết bị nếu không có biện pháp bảo vệ thích hợp), và những hạn chế về độ dày vật liệu có thể hàn (thông thường từ vài micromet đến 20mm tùy loại máy).
• Về mặt an toàn, tia laser công suất cao có thể gây tổn thương mắt và da nghiêm trọng, đòi hỏi phải tuân thủ nghiêm ngặt các quy định an toàn, sử dụng thiết bị bảo hộ chuyên dụng và thiết kế phòng làm việc phù hợp.

Ứng dụng của máy hàn Laser

Máy hàn Laser được ứng dụng rộng rãi trong nhiều ngành công nghiệp, từ sản xuất quy mô lớn đến các ứng dụng chuyên biệt đòi hỏi độ chính xác cao:

• Trong ngành công nghiệp ô tô, công nghệ hàn laser đóng vai trò then chốt trong việc sản xuất thân xe hiện đại. Các nhà máy ô tô sử dụng hệ thống hàn laser robot để hàn khung xe (body-in-white) với tốc độ cao và chất lượng đồng đều. Một chiếc ô tô hiện đại có thể chứa từ 15 đến 30 mét mối hàn laser, tập trung tại các kết cấu quan trọng như cột A, cột B, khung cửa và sàn xe. Công nghệ hàn laser giúp giảm trọng lượng xe đến 30% nhờ khả năng tạo ra các mối hàn tailor-welded blanks (TWB), cho phép kết hợp các tấm thép có bề dày và đặc tính khác nhau.
• Ngành điện tử và vi điện tử là lĩnh vực ứng dụng lý tưởng của hàn laser chính xác. Trong sản xuất smartphone hiện đại, máy hàn laser vi mô (micro laser welding) được sử dụng để hàn các linh kiện nhỏ như coil, cảm biến và các kết nối pin với độ chính xác lên đến 0,01mm. Tại các nhà máy sản xuất pin lithium-ion, máy hàn laser tự động có thể thực hiện hàng nghìn mối hàn mỗi giờ trên các cell pin, đảm bảo tính kín khít và độ dẫn điện ổn định.
• Trong ngành y tế, máy hàn laser được sử dụng để sản xuất các thiết bị y tế chính xác như máy tạo nhịp tim (pacemaker), stent mạch máu, dụng cụ phẫu thuật và các bộ phận cấy ghép. Đặc tính không ô nhiễm và khả năng tạo ra các mối hàn siêu nhỏ (micro welds) làm cho công nghệ này trở nên lý tưởng cho các ứng dụng y sinh học.
• Ngành sản xuất đồ nội thất và trang trí cũng tận dụng công nghệ hàn laser để tạo ra các sản phẩm có tính thẩm mỹ cao. Các nhà sản xuất đồ nội thất kim loại, đặc biệt là các sản phẩm inox cao cấp, sử dụng hàn laser để tạo ra các mối hàn gần như không nhìn thấy, loại bỏ nhu cầu mài và đánh bóng sau khi hàn.
• Trong lĩnh vực hàng không vũ trụ, máy hàn laser được sử dụng để sản xuất các cấu kiện quan trọng như tuabin, buồng đốt động cơ, và các thành phần của vệ tinh. Khả năng hàn các vật liệu đặc biệt như hợp kim titan, inconel và các loại thép đặc biệt làm cho công nghệ này trở nên không thể thay thế trong ngành công nghiệp này.

So sánh máy hàn Laser với các phương pháp hàn khác

Để hiểu rõ vị trí của công nghệ hàn laser trong hệ sinh thái các phương pháp hàn, cần so sánh với các phương pháp hàn phổ biến khác:

• So với hàn MIG (Metal Inert Gas): Hàn MIG sử dụng dây hàn liên tục và khí bảo vệ, phù hợp cho hàn thép, nhôm với chi phí thấp. Tuy nhiên, hàn laser vượt trội về tốc độ (nhanh hơn 3-5 lần), độ biến dạng (thấp hơn 80-90%) và khả năng tự động hóa. Mối hàn laser có độ sâu/rộng cao hơn (5:1 so với 0,5:1 của MIG), cho phép hàn các chi tiết chính xác hơn. Chi phí thiết bị hàn MIG chỉ khoảng 100-500 triệu đồng, bằng 1/10 so với hệ thống hàn laser, nhưng chi phí vận hành dài hạn của laser lại thấp hơn do tiết kiệm vật liệu phụ trợ.
• So với hàn TIG (Tungsten Inert Gas): Hàn TIG cho chất lượng mối hàn đẹp, phù hợp với các kim loại mỏng và ứng dụng đòi hỏi thẩm mỹ cao. Tuy nhiên, tốc độ hàn TIG chậm (khoảng 0,5-1m/phút) so với hàn laser (5-15m/phút). Kỹ thuật hàn TIG đòi hỏi tay nghề cao của người thợ, trong khi hàn laser có thể tự động hóa hoàn toàn. Hàn laser còn vượt trội về độ chính xác (±0,01mm so với ±0,5mm của TIG) và khả năng hàn trong không gian hạn chế.
• So với hàn que (SMAW): Hàn que là phương pháp truyền thống, phổ biến nhờ tính linh hoạt và chi phí thấp. Tuy nhiên, so với hàn laser, hàn que tạo ra vùng ảnh hưởng nhiệt (HAZ) lớn (5-8mm so với 0,3-0,5mm), độ biến dạng cao và mối hàn không đồng đều. Hàn laser không tạo xỉ hàn, không cần vật liệu phụ trợ và có thể hàn các vật liệu mà hàn que không thể như nhôm mỏng hoặc các hợp kim đặc biệt.

Về hiệu quả kinh tế, mặc dù chi phí đầu tư ban đầu cao nhưng hàn laser mang lại lợi ích dài hạn nhờ giảm chi phí nhân công (tự động hóa cao), giảm chi phí hậu xử lý (ít cần mài, đánh bóng), giảm lượng vật liệu waste và tăng năng suất sản xuất. Phân tích chi phí chu kỳ sống (Life Cycle Cost Analysis) cho thấy với các ứng dụng sản xuất hàng loạt, hàn laser có thể hoàn vốn trong khoảng 2-3 năm so với các phương pháp hàn truyền thống.

Một số lưu ý khi chọn mua máy hàn Laser

Khi cân nhắc đầu tư vào công nghệ hàn laser, doanh nghiệp cần đánh giá các yếu tố sau để lựa chọn thiết bị phù hợp:

• Phân tích nhu cầu sử dụng là bước đầu tiên cần thực hiện. Doanh nghiệp cần xác định rõ loại vật liệu cần hàn (thép, nhôm, đồng, titan…), độ dày vật liệu (từ vài micromet đến hàng chục milimet), kích thước sản phẩm (ảnh hưởng đến không gian làm việc cần thiết của máy), và khối lượng sản xuất (ảnh hưởng đến công suất và độ bền của máy). Các yêu cầu về chất lượng mối hàn như độ sâu, độ bền, độ kín khít cũng cần được xác định rõ trước khi lựa chọn máy.
• Công suất của máy hàn laser là thông số quan trọng cần cân nhắc. Các máy hàn vi mô (micro-welding) có công suất từ 200W đến 500W, phù hợp cho các ứng dụng điện tử và chi tiết nhỏ. Máy hàn công suất trung bình (1kW đến 3kW) phù hợp cho hàn thép mỏng, nhôm và các ứng dụng công nghiệp nhẹ. Máy hàn công suất cao (4kW đến 12kW) được sử dụng trong ô tô, đóng tàu và các ứng dụng công nghiệp nặng.
• Loại laser cũng cần được cân nhắc kỹ lưỡng. Laser sợi quang (fiber laser) hiện đang phổ biến nhất nhờ hiệu suất cao, tuổi thọ dài (thường 100.000 giờ hoặc hơn), bảo trì đơn giản và khả năng hàn đa dạng vật liệu. Laser CO2 phù hợp cho một số ứng dụng đặc biệt như hàn nhựa, trong khi laser Nd:YAG đang dần bị thay thế bởi công nghệ mới hơn.
• Khi lựa chọn giữa các thương hiệu, cần cân nhắc giá thành, chất lượng và dịch vụ hậu mãi.
• Các yếu tố bổ sung cần cân nhắc bao gồm: hệ thống điều khiển (CNC, PLC hoặc robot), phần mềm lập trình (dễ sử dụng, khả năng tích hợp với hệ thống CAD/CAM), tính năng an toàn (cảm biến, lớp bảo vệ, hệ thống khóa liên động), khả năng mở rộng và nâng cấp trong tương lai, và khả năng tích hợp vào dây chuyền sản xuất.

Kết luận

Máy hàn Laser đại diện cho bước tiến quan trọng trong công nghệ kết nối vật liệu. Với độ chính xác micromet, tốc độ vượt trội và khả năng hạn chế biến dạng, công nghệ này đang dần thay thế các phương pháp hàn truyền thống trong nhiều lĩnh vực sản xuất đòi hỏi chất lượng cao. Dù chi phí đầu tư ban đầu lớn và yêu cầu kiến thức chuyên sâu để vận hành, lợi ích lâu dài từ tăng năng suất và chất lượng sản phẩm khiến máy hàn laser trở thành lựa chọn hợp lý cho nhiều doanh nghiệp.

Trong bối cảnh Cách mạng Công nghiệp 4.0, máy hàn laser với khả năng tích hợp cao vào các hệ thống tự động hóa và IoT (Internet of Things) đang đóng vai trò ngày càng quan trọng. Xu hướng phát triển nhắm đến máy hàn laser nhỏ gọn, đa năng và dễ sử dụng hơn, mở rộng khả năng ứng dụng sang cả những doanh nghiệp vừa và nhỏ.

Bảng checklist cho máy hàn Laser

Khi đánh giá một máy hàn Laser, bạn nên xem xét các tiêu chí sau:

1. Độ chính xác hàn: Máy cần đảm bảo độ chính xác ±0,01mm đến ±0,1mm tùy ứng dụng, với khả năng tái lập mối hàn.
2. Tốc độ hàn: Tùy theo vật liệu, tốc độ dao động từ 1-15m/phút hoặc hàng nghìn điểm hàn/giờ.
3. Chi phí đầu tư: Cân nhắc tổng chi phí sở hữu bao gồm giá máy, bảo trì, vật tư tiêu hao và tuổi thọ thiết bị.
4. Độ bền và bảo trì: Nguồn laser cần có tuổi thọ từ 50.000-100.000 giờ hoạt động với lịch bảo trì rõ ràng.
5. Tính năng điều khiển: Giao diện thân thiện, khả năng lập trình và lưu trữ các thông số hàn cho nhiều loại vật liệu.
6. Tính năng an toàn: Đảm bảo các tiêu chuẩn an toàn laser Class 1, hệ thống khóa liên động và bảo vệ mắt.
7. Ứng dụng linh hoạt: Khả năng hàn nhiều loại vật liệu với các chế độ hàn khác nhau (xung, liên tục, quét).
8. Quá trình vận hành dễ dàng: Thời gian thiết lập ngắn, đào tạo vận hành đơn giản và hỗ trợ kỹ thuật sẵn có.
9. Khả năng xử lý vật liệu đa dạng: Máy cần có khả năng hàn được các loại kim loại khác nhau như thép, nhôm, đồng, titan.
10. Hiệu suất năng lượng: Hệ số chuyển đổi điện-quang tốt (20-30% với fiber laser) và tiêu thụ điện khi chờ thấp.

Checklist này giúp người dùng đánh giá toàn diện một máy hàn laser trước khi đầu tư, đảm bảo lựa chọn thiết bị phù hợp nhất với nhu cầu sản xuất cụ thể.
