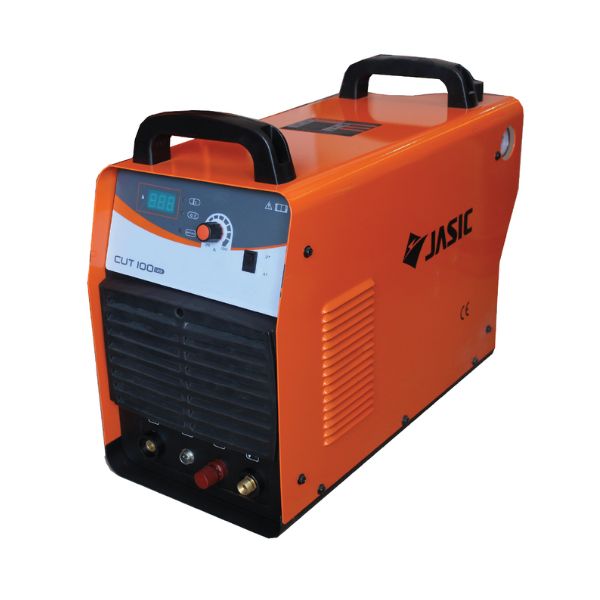

Máy cắt kim loại công nghệ Plasma Jasic CUT100 L201

THÔNG SỐ KĨ THUẬT

Thương hiệu	Jasic
Điện áp vào	3 pha, AC 380V, 50/60Hz
Công suất (KVA)	15.2
Điện áp không tải (V)	315
Phạm vi điều chỉnh dòng cắt (A)	20-100
Đầu ra định mức (A/V)	100/120
Chu kỳ tải Imax (40°C) (%)	60
Hiệu suất (%)	85
Hệ số công suất	0.93
Cấp cách điện	F
Cấp bảo vệ	IP21S
Phương pháp mồi hồ quang	HF
Thời gian trễ khí (s)	10
Phương pháp làm mát	Bằng khí
Phạm vi điều chỉnh áp lực khí (Mpa)	0.3-0.5
Kích thước (mm)	~ 680*340*528
Trọng lượng (kg)	~ 28

Cut100 L201 là sản phẩm công nghệ hiện đại được thiết kế nhằm tối ưu hóa hiệu suất sử dụng và mang lại trải nghiệm tốt nhất cho người dùng. Với cấu hình mạnh mẽ và tính năng ưu việt, Cut100 L201 đáp ứng hoàn hảo nhu cầu công việc cũng như giải trí hàng ngày. Sản phẩm nổi bật với thiết kế sang trọng, bền bỉ cùng khả năng vận hành ổn định, giúp bạn yên tâm sử dụng trong thời gian dài. Không chỉ vậy, Cut100 L201 còn được tích hợp nhiều công nghệ tiên tiến, hỗ trợ tiết kiệm năng lượng và tăng cường bảo mật thông tin.

Giới thiệu về CUT100 L201

Máy cắt plasma Jasic CUT100 L201 là thiết bị công nghiệp chuyên dụng được thiết kế để cắt kim loại một cách chính xác và hiệu quả bằng công nghệ plasma. Đây là một trong những mẫu máy cắt plasma công suất cao của thương hiệu Jasic, được ứng dụng rộng rãi trong các ngành gia công kim loại, chế tạo máy, và sản xuất công nghiệp. Điểm nổi bật của CUT100 L201 là khả năng cắt với dòng điện lên đến 100A, cho phép xử lý các vật liệu kim loại dày một cách nhanh chóng và chính xác.

Trong bối cảnh sản xuất công nghiệp hiện đại, CUT100 L201 đóng vai trò quan trọng bởi nó mang lại giải pháp cắt kim loại hiệu quả, tiết kiệm chi phí so với các phương pháp truyền thống như cắt oxy-gas. Máy không chỉ cắt được nhiều loại kim loại khác nhau như thép, inox, nhôm mà còn đảm bảo đường cắt mịn, ít xỉ và biến dạng nhiệt thấp, đáp ứng yêu cầu khắt khe của các dự án công nghiệp hiện đại.

Các tính năng nổi bật của máy cắt plasma CUT 100 L201

1. Công nghệ IGBT

Máy cắt plasma CUT100 L201 được trang bị công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, đây là bước đột phá trong thiết kế mạch điện công suất. IGBT kết hợp ưu điểm của transistor lưỡng cực và transistor hiệu ứng trường, cho phép máy hoạt động ở tần số cao với hiệu suất chuyển đổi năng lượng vượt trội. Nhờ đó, CUT100 L201 vừa tiết kiệm điện năng vừa đảm bảo độ ổn định cao trong quá trình cắt, giảm thiểu hiện tượng nhiễu điện và tăng tuổi thọ cho các linh kiện điện tử bên trong.

Công nghệ này cũng giúp máy có khả năng khởi động hồ quang plasma nhanh chóng và ổn định, đồng thời duy trì chất lượng hồ quang trong suốt quá trình cắt, đảm bảo đường cắt mịn và chính xác ngay cả khi xử lý các vật liệu kim loại dày.

2. Dòng cắt tối đa

CUT100 L201 sở hữu khả năng cắt với dòng điện tối đa lên đến 100A, đây là thông số ấn tượng trong phân khúc máy cắt plasma công nghiệp cỡ trung. Với dòng cắt lớn, máy dễ dàng xử lý các vật liệu dày mà những thiết bị yếu hơn không thể đảm nhận. Đặc biệt, máy vận hành ổn định ở mức công suất cao, không bị sụt giảm hiệu suất trong thời gian dài, phù hợp với các dự án sản xuất quy mô lớn, yêu cầu liên tục.

Dòng cắt 100A còn đảm bảo tốc độ cắt nhanh hơn so với các thiết bị cùng loại có công suất thấp, giúp tiết kiệm thời gian sản xuất và nâng cao năng suất làm việc. Đây là lợi thế quan trọng đối với các xưởng sản xuất cần đáp ứng tiến độ gấp.

3. Độ dày cắt tối đa

Với công suất 16 KVA và dòng cắt 100A, máy cắt plasma Jasic CUT100 L201 có khả năng cắt vật liệu kim loại với độ dày lên đến 32mm (1,26 inch). Con số này ấn tượng đối với một máy cắt plasma trong phân khúc giá của CUT100 L201. Máy cắt hiệu quả các loại kim loại như thép carbon, thép không gỉ, nhôm, đồng và các hợp kim khác với độ dày đa dạng.

Cụ thể, máy có thể cắt thép carbon dày tới 32mm, thép không gỉ dày tới 25mm và nhôm dày tới 20mm. Khả năng cắt đa dạng này giúp CUT100 L201 trở thành lựa chọn linh hoạt cho nhiều ứng dụng công nghiệp khác nhau, từ chế tạo máy đến sản xuất đồ nội thất kim loại.

4. Hiệu suất và chu kỳ hoạt động

CUT100 L201 đạt hiệu suất chuyển đổi năng lượng lên tới 85%, giúp tiết kiệm điện năng đáng kể trong quá trình vận hành. Chu kỳ hoạt động (duty cycle) của máy ở mức 60% khi vận hành ở công suất tối đa, có nghĩa là máy có thể hoạt động liên tục 6 phút trong mỗi chu kỳ 10 phút ở dòng cắt 100A. Đây là thông số phù hợp cho các ứng dụng công nghiệp yêu cầu vận hành cường độ cao.

Khi giảm dòng cắt xuống 80A, chu kỳ hoạt động có thể đạt tới 100%, cho phép máy hoạt động liên tục không nghỉ – đặc điểm quan trọng trong các môi trường sản xuất đòi hỏi năng suất cao. Hệ thống làm mát hiệu quả bằng quạt công suất lớn đảm bảo nhiệt độ hoạt động ổn định, bảo vệ các linh kiện điện tử bên trong khỏi hiện tượng quá nhiệt.

5. Điều khiển và hiển thị

Máy cắt plasma CUT100 L201 được trang bị hệ thống điều khiển thông minh với chế độ 2T/4T linh hoạt. Chế độ 2T (2 thì) phù hợp cho các thao tác cắt ngắn, trong khi chế độ 4T (4 thì) giúp người vận hành thoải mái hơn trong các quy trình cắt dài và phức tạp. Tính năng này giảm mỏi tay cho người sử dụng và tăng độ chính xác trong quá trình cắt.

Bảng điều khiển hiển thị số (Digital Display) trên CUT100 L201 cho phép người dùng dễ dàng điều chỉnh và giám sát các thông số cắt như dòng điện, áp suất khí, thời gian trễ. Màn hình LED rõ ràng, dễ đọc ngay cả trong điều kiện ánh sáng yếu của môi trường sản xuất. Các nút điều chỉnh được thiết kế hợp lý, cho phép thao tác nhanh chóng, tiện lợi ngay cả khi đeo găng tay bảo hộ.

Ứng dụng thực tiễn của CUT100 L201

Máy cắt plasma Jasic CUT100 L201 được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và gia công kim loại, nhờ khả năng cắt đa dạng vật liệu với độ dày khác nhau. Dưới đây là những ứng dụng thực tiễn chính của thiết bị:

Trong ngành gia công cơ khí: CUT100 L201 là công cụ lý tưởng cho các xưởng cơ khí chuyên sản xuất các chi tiết kim loại, kết cấu thép. Máy cắt hiệu quả các tấm thép, inox, nhôm với độ chính xác cao, đường cắt mịn và ít cần gia công sau cắt. Điều này giúp giảm thời gian sản xuất và nâng cao chất lượng sản phẩm cuối cùng.

Trong lĩnh vực đóng tàu và kết cấu thép: Với khả năng cắt vật liệu dày, CUT100 L201 đáp ứng tốt nhu cầu cắt các tấm thép lớn trong đóng tàu, sản xuất kết cấu thép cho nhà xưởng, cầu cống. Công nghệ plasma đảm bảo đường cắt chính xác, giảm thiểu biến dạng do nhiệt, điều quan trọng trong các ứng dụng kết cấu.

Trong ngành sửa chữa ô tô và xe máy: Các cơ sở sửa chữa ô tô, xe máy sử dụng CUT100 L201 để cắt, sửa chữa các bộ phận khung, vỏ xe bị hư hỏng. Khả năng cắt chính xác giúp việc thay thế, phục chế các chi tiết trở nên dễ dàng và đạt chất lượng cao.

Trong sản xuất nội thất và trang trí kim loại: CUT100 L201 là công cụ đắc lực trong sản xuất nội thất kim loại, các sản phẩm trang trí từ sắt, inox. Máy cho phép cắt các hình dạng phức tạp, tạo ra các sản phẩm có tính thẩm mỹ cao.

Lợi ích chính khi sử dụng CUT100 L201 trong các ứng dụng trên bao gồm:

1. Tốc độ cắt nhanh, tiết kiệm thời gian sản xuất
2. Đường cắt mịn, chính xác, giảm thiểu công đoạn gia công sau cắt
3. Khả năng cắt đa dạng vật liệu và độ dày
4. Vận hành ổn định trong thời gian dài, đáp ứng nhu cầu sản xuất liên tục
5. Chi phí vận hành thấp hơn so với các phương pháp cắt truyền thống

Hướng dẫn sử dụng CUT100 L201

1. Thiết lập máy

Để sử dụng máy cắt plasma CUT100 L201 hiệu quả và an toàn, cần thực hiện quy trình thiết lập như sau:

Kết nối nguồn điện: Máy CUT100 L201 yêu cầu nguồn điện 3 pha 380V, 50/60Hz. Đảm bảo hệ thống điện của bạn đáp ứng yêu cầu này và sử dụng dây dẫn có tiết diện phù hợp (tối thiểu 4mm²). Kiểm tra kỹ kết nối và cầu dao điện trước khi vận hành.

Kết nối khí nén: Chuẩn bị nguồn khí nén sạch, khô với áp suất 4-5 bar (58-72 psi) và lưu lượng tối thiểu 220 lít/phút. Sử dụng máy nén khí có công suất phù hợp và bộ lọc khí để loại bỏ hơi ẩm, dầu. Kết nối ống khí vào đầu vào phía sau máy, đảm bảo không có rò rỉ tại các điểm nối.

Lắp đặt mỏ cắt: Kiểm tra các bộ phận của mỏ cắt (điện cực, bép phun, chụp bảo vệ) trước khi lắp vào máy. Đảm bảo các linh kiện này còn tốt và được lắp đúng thứ tự. Siết chặt mỏ cắt vào đầu nối trên máy và kiểm tra tình trạng dây dẫn, đảm bảo không bị xoắn, gập hoặc hư hỏng.

Kết nối kẹp mát: Gắn kẹp mát vào vật liệu cần cắt, đảm bảo tiếp xúc tốt để tạo mạch điện hoàn chỉnh. Vị trí kẹp mát nên càng gần khu vực cắt càng tốt để giảm thiểu điện trở và đảm bảo chất lượng cắt.

2. Vận hành máy

Quy trình vận hành máy cắt plasma CUT100 L201 tuân theo các bước sau:

Khởi động và kiểm tra: Bật công tắc nguồn trên máy và chờ hệ thống khởi động hoàn tất. Kiểm tra áp suất khí trên đồng hồ đo, điều chỉnh nếu cần để đạt mức 4-5 bar. Đảm bảo quạt làm mát hoạt động bình thường.

Cài đặt thông số cắt: Điều chỉnh dòng điện cắt phù hợp với độ dày vật liệu cần cắt. Tham khảo bảng dưới đây để chọn thông số phù hợp:

1. Vật liệu dày 1-5mm: 30-50A
2. Vật liệu dày 5-15mm:.50-70A
3. Vật liệu dày 15-32mm: 70-100A

Lựa chọn chế độ 2T (nhấn và giữ nút để cắt) hoặc 4T (nhấn một lần để bắt đầu, nhấn lần nữa để dừng) tùy theo nhu cầu sử dụng.

Thực hiện cắt: Đặt mỏ cắt vuông góc với bề mặt vật liệu, cách bề mặt khoảng 2-3mm. Nhấn nút kích hoạt trên mỏ cắt để bắt đầu. Chờ hồ quang plasma xuyên thủng vật liệu, sau đó di chuyển mỏ cắt với tốc độ đều đặn theo đường cần cắt. Duy trì khoảng cách đều giữa mỏ cắt và vật liệu trong suốt quá trình.

Kết thúc cắt: Khi cắt xong, nhả nút kích hoạt trên mỏ cắt và đặt mỏ cắt lên giá đỡ an toàn. Để máy tiếp tục chạy trong 2-3 phút để quạt làm mát các bộ phận bên trong trước khi tắt máy.

3. Bảo trì và bảo dưỡng

Để đảm bảo tuổi thọ và hiệu suất tối ưu cho máy cắt plasma CUT100 L201, cần thực hiện bảo trì định kỳ:

Bảo dưỡng hàng ngày: Kiểm tra và vệ sinh mỏ cắt sau mỗi ca làm việc. Quan sát tình trạng điện cực, béc phun và chụp bảo vệ, thay thế nếu thấy dấu hiệu mòn hoặc hư hỏng. Vệ sinh bụi bẩn bên ngoài máy và đảm bảo các khe thông gió không bị tắc nghẽn.

Bảo dưỡng hàng tuần: Kiểm tra áp lực khí và hệ thống làm mát. Vệ sinh bộ lọc khí và xả nước ngưng tụ nếu có. Kiểm tra tình trạng của dây nguồn, dây mỏ cắt và kẹp mát, đảm bảo không có dấu hiệu hư hỏng.

Bảo dưỡng hàng tháng: Kiểm tra các kết nối điện bên trong máy, đảm bảo không có dấu hiệu của oxy hóa hoặc lỏng lẻo. Vệ sinh bên trong máy bằng khí nén khô, loại bỏ bụi bẩn tích tụ. Kiểm tra tình trạng của các linh kiện điện tử, đặc biệt là các tụ điện và bảng mạch.

Lưu ý quan trọng: Luôn ngắt điện trước khi thực hiện bất kỳ công việc bảo trì nào. Sử dụng phụ tùng thay thế chính hãng để đảm bảo hiệu suất và an toàn. Ghi chép lại lịch bảo dưỡng và các vấn đề phát sinh để theo dõi tình trạng máy một cách hệ thống.

Câu hỏi thường gặp về CUT100 L201

1. Máy có dễ sử dụng không?

Có, máy cắt plasma CUT100 L201 được thiết kế với giao diện người dùng đơn giản, trực quan, phù hợp với cả người mới bắt đầu lẫn chuyên gia trong lĩnh vực cắt kim loại. Bảng điều khiển với màn hình hiển thị số dễ đọc, các nút điều chỉnh được bố trí hợp lý giúp người dùng nhanh chóng làm quen và vận hành an toàn, hiệu quả.

Tuy nhiên, để đạt được hiệu quả cắt tối ưu, người sử dụng nên dành thời gian làm quen với các thông số cài đặt và thực hành trên các vật liệu khác nhau. Jasic cũng cung cấp tài liệu hướng dẫn chi tiết bằng tiếng Việt và dịch vụ hỗ trợ kỹ thuật, giúp người dùng giải quyết mọi thắc mắc trong quá trình sử dụng.

2. Máy cắt được các loại vật liệu nào?

CUT100 L201 có khả năng cắt đa dạng vật liệu kim loại dẫn điện, bao gồm:

1. Thép carbon: Cắt hiệu quả với độ dày lên đến 32mm, tạo đường cắt mịn với ít xỉ
2. Thép không gỉ (inox): Cắt tốt với độ dày lên đến 25mm, giữ được tính thẩm mỹ cao
3. Nhôm và hợp kim nhôm: Xử lý được vật liệu dày đến 20mm, đặc biệt phù hợp cho các ứng dụng công nghiệp nhẹ
4. Đồng và hợp kim đồng: Cắt được với độ dày đến 15mm
5. Titan và các hợp kim đặc biệt: Phù hợp cho các ứng dụng chuyên biệt trong ngành hàng không và y tế

Máy không phù hợp để cắt các vật liệu phi kim loại như nhựa, gỗ, thủy tinh hoặc các vật liệu không dẫn điện. Đối với các kim loại có khả năng phản xạ cao như đồng thau, đồng đỏ, cần điều chỉnh thông số cắt cẩn thận để đạt hiệu quả tối ưu.

3. Chi phí vận hành của máy như thế nào?

Chi phí vận hành của CUT100 L201 bao gồm các yếu tố chính: điện năng tiêu thụ, khí nén, và vật tư tiêu hao (điện cực, béc phun, chụp bảo vệ).

Với hiệu suất chuyển đổi năng lượng đạt 85%, máy tiêu thụ khoảng 19 kWh điện năng khi hoạt động ở công suất tối đa. Tính theo giá điện công nghiệp trung bình ở Việt Nam, chi phí điện cho mỗi giờ hoạt động khoảng 60.000-70.000 VNĐ.

Về khí nén, máy yêu cầu lưu lượng 220 lít/phút với áp suất 4-5 bar, tương đương chi phí vận hành máy nén khí khoảng 15.000-30.000 VNĐ/giờ tùy quy mô.

Vật tư tiêu hao là chi phí đáng kể nhất, với bộ phụ tùng (điện cực, béc phun, chụp bảo vệ) có tuổi thọ trung bình 1-2 giờ cắt liên tục ở công suất cao. Chi phí cho một bộ phụ tùng chính hãng vào khoảng 200.000-350.000 VNĐ.

Tổng hợp, chi phí vận hành trung bình khoảng 250.000-450.000 VNĐ/giờ cắt thực tế, thấp hơn đáng kể so với các phương pháp cắt khác như cắt laser hoặc cắt tia nước ở cùng độ dày vật liệu.

Kết luận

Máy cắt plasma Jasic CUT100 L201 là thiết bị công nghiệp chất lượng cao, kết hợp giữa công nghệ tiên tiến và độ bền trong sử dụng thực tế. Với dòng cắt tối đa 100A và khả năng xử lý vật liệu dày lên đến 32mm, máy đáp ứng tốt nhu cầu của các xưởng cơ khí vừa và lớn, đồng thời mang lại hiệu quả kinh tế cao trong sản xuất.

Những ưu điểm nổi bật của CUT100 L201 như công nghệ IGBT tiên tiến, hiệu suất chuyển đổi năng lượng cao (85%), hệ thống điều khiển thông minh với chế độ 2T/4T và hiển thị số đã giúp thiết bị này trở thành lựa chọn hàng đầu trong phân khúc máy cắt plasma công suất cao tại Việt Nam. Tính đa dụng trong việc cắt nhiều loại vật liệu khác nhau cũng là một điểm cộng lớn, mang lại sự linh hoạt trong sản xuất.

Đối với các doanh nghiệp đang tìm kiếm giải pháp cắt kim loại ổn định, hiệu quả và kinh tế, CUT100 L201 chính là sự lựa chọn đáng cân nhắc. Đặc biệt phù hợp với các đơn vị sản xuất khung kết cấu thép, cơ khí đóng tàu, sửa chữa ô tô và sản xuất nội thất kim loại có nhu cầu xử lý vật liệu dày.
