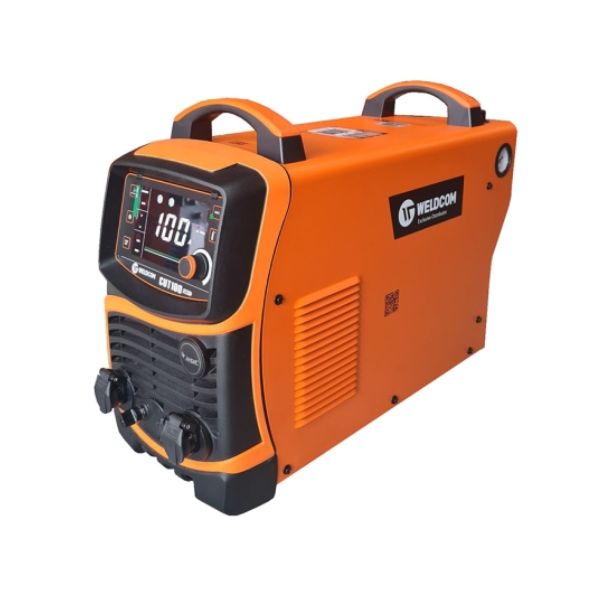

Máy cắt Plasma Jasic CUT100 L221 II (JET20)

THÔNG SỐ KĨ THUẬT

Thương hiệu	Jasic
Điện áp vào	3 pha AC380V±15% 50Hz
Công suất định mức (KVA)	20
Đầu ra định mức (A/V)	100/120
Phạm vi điều chỉnh dòng cắt (A)	20-100
Điện áp không tải (V)	320
Chu kỳ tải Imax 40°C (%)	50%
Hệ số công suất	≧ 0.7
Cấp bảo vệ	IP21S
Cấp cách điện	H
Độ dày cắt đẹp tối đa (thép carbon) (mm)	20
Phương pháp làm mát	Mát khí
Trọng lượng(kg) / Kích thước riêng nguồn máy (có tay cầm) (mm)	~ 29 / 636.5*255*457
Trọng lượng(kg) / Kích thước đóng gói (mm)	~ 31 / 860*320*550

CUT100 L221 II là máy cắt plasma công nghiệp chất lượng cao đến từ thương hiệu Jasic, nổi bật với công suất 20KVA và dòng cắt tối đa 100A, phù hợp cho các ứng dụng cơ khí, đóng tàu và sản xuất kết cấu thép. Máy sử dụng nguồn điện 3 pha AC380V với dải điều chỉnh dòng cắt từ 20-100A, cho đường cắt đẹp đến 20mm trên thép carbon, đồng thời tích hợp công nghệ mồi hồ quang Dash-ARC giúp dễ dàng khởi động và cắt hiệu quả.

1. Giới thiệu sản phẩm

Máy cắt plasma CUT100 L221 II là một thiết bị cắt kim loại tiên tiến đến từ thương hiệu Jasic – nhà sản xuất thiết bị hàn và cắt kim loại uy tín trên thị trường. Sử dụng công nghệ plasma hiện đại, thiết bị này tạo ra một luồng khí plasma nhiệt độ cực cao có khả năng nóng chảy và cắt xuyên qua hầu hết các loại kim loại một cách nhanh chóng, chính xác với độ sạch cắt cao.

CUT100 L221 II được thiết kế đặc biệt cho các ứng dụng công nghiệp và bán công nghiệp, mang đến giải pháp cắt kim loại hiệu quả trong ngành cơ khí, xây dựng và chế tạo. Với công suất 100A, máy có khả năng cắt hiệu quả các vật liệu kim loại có độ dày lên đến 30mm, đáp ứng nhu cầu đa dạng trong sản xuất công nghiệp hiện đại. Đây là sự lựa chọn lý tưởng cho các xưởng cơ khí, nhà máy chế tạo và các đơn vị sản xuất cần một thiết bị cắt mạnh mẽ, chính xác và đáng tin cậy.

2. Ý nghĩa ký hiệu và mã sản phẩm

Ký hiệu CUT100 L221 II mang nhiều thông tin quan trọng về đặc tính và tính năng của máy cắt plasma này. Cụ thể, mỗi phần trong mã sản phẩm đều có ý nghĩa riêng:

• “CUT” là viết tắt của máy cắt (Cutting machine), chỉ rõ đây là thiết bị chuyên dụng cho công việc cắt kim loại bằng công nghệ plasma. Con số “100” ngay sau đó thể hiện dòng điện cắt tối đa mà máy có thể đạt được, tức 100 Ampe. Điều này cho biết khả năng cắt của máy, giúp người dùng đánh giá được độ dày vật liệu mà thiết bị có thể xử lý hiệu quả.
• Phần “L221” trong mã sản phẩm đề cập đến phiên bản thiết kế của dòng máy, trong đó “L” thường chỉ dòng máy cao cấp (Line), còn “221” là mã nội bộ chỉ thế hệ và phiên bản thiết kế. Cuối cùng, ký hiệu “II” cho biết đây là phiên bản thứ hai được nâng cấp từ model gốc, với nhiều cải tiến về công nghệ và tính năng so với thế hệ tiền nhiệm.

Thông qua việc hiểu rõ ý nghĩa của mã sản phẩm, người dùng có thể nhanh chóng nắm bắt được thông số kỹ thuật cơ bản và vị trí của CUT100 L221 II trong hệ sinh thái sản phẩm của Jasic.

3. Tính năng nổi bật

CUT100 L221 II sở hữu nhiều tính năng tiên tiến giúp nâng cao hiệu suất làm việc và tăng trải nghiệm người dùng, cụ thể:

• Công nghệ inverter IGBT tiên tiến đảm bảo khả năng điều khiển chính xác, tối ưu hóa quá trình cắt và tiết kiệm điện năng. Công nghệ này giúp giảm thiểu trọng lượng máy, tăng hiệu suất năng lượng lên đến 85%, đồng thời mang lại khả năng kiểm soát dòng điện và nhiệt độ cắt chính xác.
• Hệ thống làm mát bằng không khí cưỡng bức được thiết kế tối ưu với quạt làm mát công suất lớn, giúp máy vận hành liên tục trong thời gian dài mà không bị quá nhiệt, thích hợp cho các môi trường sản xuất công nghiệp với cường độ làm việc cao.
• Chế độ cắt 2T/4T linh hoạt cho phép người dùng lựa chọn phương thức vận hành phù hợp với từng yêu cầu công việc cụ thể. Chế độ 2T thích hợp cho cắt ngắn, còn chế độ 4T giúp giảm mỏi tay khi thực hiện các đường cắt dài.
• Màn hình hiển thị LCD hiện đại cung cấp thông tin trực quan về các thông số vận hành như dòng điện, áp suất khí, tình trạng hoạt động, cùng với hệ thống cảnh báo thông minh giúp phát hiện sớm các vấn đề trong quá trình sử dụng.
• Tính năng tự động điều chỉnh áp suất khí nén đảm bảo luôn duy trì áp suất lý tưởng cho từng chế độ cắt, giúp tối ưu hóa chất lượng đường cắt và tuổi thọ vật tư tiêu hao như điện cực và vòi phun.
• Công nghệ khởi động không tiếp xúc (Non-HF) giảm nhiễu điện từ, kéo dài tuổi thọ linh kiện và cho phép làm việc an toàn gần các thiết bị điện tử nhạy cảm mà không gây ảnh hưởng.

4. Ứng dụng và đối tượng sử dụng

CUT100 L221 II được thiết kế đặc biệt để phục vụ nhiều ngành công nghiệp khác nhau với các ứng dụng đa dạng trong lĩnh vực cơ khí và chế tạo. Máy thích hợp để cắt nhiều loại kim loại bao gồm thép carbon, thép không gỉ, nhôm, đồng và các hợp kim khác với độ chính xác cao.

Trong lĩnh vực sản xuất công nghiệp, CUT100 L221 II được sử dụng rộng rãi tại các xưởng cơ khí lớn, nhà máy chế tạo thiết bị, nơi cần thực hiện các công đoạn cắt kim loại với khối lượng lớn và yêu cầu chất lượng cao. Máy đặc biệt hiệu quả trong sản xuất các chi tiết máy, kết cấu thép, tủ điện, tủ điều khiển và các sản phẩm công nghiệp khác.

Đối với ngành xây dựng và kết cấu thép, thiết bị này là công cụ lý tưởng để cắt, tạo hình các thành phần kết cấu, dầm, cột, và các chi tiết kim loại dùng trong công trình. Khả năng cắt chính xác và nhanh chóng giúp tiết kiệm thời gian và chi phí trong các dự án xây dựng quy mô lớn.

Các cơ sở sửa chữa ô tô và đóng tàu cũng là đối tượng sử dụng phổ biến của CUT100 L221 II, nhờ khả năng cắt hiệu quả các tấm thép dày, khung gầm và các bộ phận kim loại cần độ chính xác cao trong quá trình sửa chữa hoặc thay thế.

Ngoài ra, máy cũng phù hợp với các doanh nghiệp vừa và nhỏ trong lĩnh vực gia công kim loại, nơi cần một thiết bị cắt đa năng, bền bỉ và hiệu quả về chi phí để đáp ứng nhu cầu sản xuất đa dạng.

5. Hướng dẫn sử dụng

Để vận hành máy cắt plasma CUT100 L221 II an toàn và hiệu quả, người dùng cần thực hiện theo các bước sau:

• Chuẩn bị trước khi vận hành: Đầu tiên, kiểm tra nguồn điện ba pha 380V và đảm bảo hệ thống cung cấp điện đáp ứng yêu cầu của máy. Lắp đặt CB bảo vệ phù hợp với dòng điện đầu vào 25A. Kết nối nguồn khí nén có áp suất từ 0,5 đến 0,7 MPa (5-7 kgf/cm²) và lưu lượng tối thiểu 200 lít/phút. Khí nén phải khô và sạch, nên sử dụng bộ lọc khí để loại bỏ hơi ẩm và tạp chất.
• Kiểm tra và lắp đặt: Kiểm tra các kết nối, đảm bảo mỏ cắt và cáp được lắp chặt và đúng cách. Lắp đặt đúng loại điện cực, vòi phun và chụp bảo vệ phù hợp với độ dày vật liệu cần cắt. Kiểm tra tình trạng của các vật tư tiêu hao và thay thế nếu bị mòn.
• Thiết lập và điều chỉnh: Bật nguồn máy và điều chỉnh dòng điện cắt phù hợp với độ dày vật liệu. Có thể tham khảo bảng hướng dẫn đi kèm với máy để chọn thông số tối ưu. Điều chỉnh áp suất khí hoặc để máy tự động điều chỉnh nếu có chức năng này. Chọn chế độ cắt 2T hoặc 4T tùy thuộc vào yêu cầu công việc.
• Thực hiện cắt: Đeo đầy đủ thiết bị bảo hộ bao gồm mặt nạ hàn, găng tay, tạp dề chống cháy. Đặt mỏ cắt vuông góc với bề mặt vật liệu ở khoảng cách 2-3mm. Nhấn nút kích hoạt trên mỏ cắt để bắt đầu quá trình cắt. Di chuyển mỏ cắt với tốc độ đều, không quá nhanh hoặc quá chậm.
• Sau khi sử dụng: Tắt máy bằng công tắc chính sau khi hoàn thành công việc. Xả khí trong hệ thống bằng cách nhấn nút kích hoạt khi đã tắt máy. Vệ sinh mỏ cắt và kiểm tra tình trạng vật tư tiêu hao để chuẩn bị cho lần sử dụng tiếp theo.

Lưu ý quan trọng: Không bao giờ được cắt gần các vật liệu dễ cháy nổ. Đảm bảo khu vực làm việc thông thoáng để tránh tích tụ khí độc. Luôn sử dụng thiết bị bảo hộ lao động đầy đủ khi vận hành máy.

6. So sánh với các mã máy cắt khác

Bảng so sánh CUT100 L221 II với các dòng máy cắt plasma phổ biến khác trên thị trường:

Thông số	Jasic CUT100 L221 II	Jasic CUT60 L204	Panasonic KR100	Hypertherm Powermax 85
Điện áp vào	380V, 3 pha	220V, 1 pha	380V, 3 pha	200-600V, 1/3 pha
Dòng cắt tối đa	100A	60A	100A	85A
Độ dày cắt đẹp	25mm	15mm	22mm	25mm
Độ dày cắt tối đa	30mm	20mm	28mm	32mm
Chu kỳ làm việc	60% ở 100A	60% ở 60A	60% ở 100A	60% ở 85A
Công nghệ	Inverter IGBT	Inverter IGBT	Inverter MOSFET	Inverter IGBT
Trọng lượng	32 kg	19 kg	35 kg	28 kg
Giá thành	Trung bình	Thấp	Cao	Rất cao
Ưu điểm chính	Cân bằng giữa hiệu suất và giá thành, thích hợp cho sản xuất công nghiệp vừa và lớn	Nhỏ gọn, tiết kiệm chi phí, thích hợp cho xưởng nhỏ	Độ bền cao, phù hợp môi trường khắc nghiệt	Công nghệ tiên tiến nhất, tốc độ cắt nhanh, chất lượng cắt xuất sắc
Nhược điểm	Cần nguồn điện 3 pha	Công suất giới hạn, không phù hợp vật liệu quá dày	Giá thành cao, kém linh hoạt	Giá rất cao, chi phí vật tư tiêu hao đắt

Qua bảng so sánh có thể thấy, CUT100 L221 II của Jasic định vị ở phân khúc máy cắt plasma công nghiệp tầm trung với hiệu suất cao. So với CUT60 L204 cùng hãng, CUT100 L221 II có công suất lớn hơn đáng kể, phù hợp với khối lượng công việc lớn hơn và vật liệu dày hơn. So với các dòng máy cao cấp như Hypertherm Powermax 85, Jasic CUT100 L221 II có giá thành hợp lý hơn nhiều trong khi vẫn đảm bảo khả năng cắt đáp ứng hầu hết nhu cầu công nghiệp.

7. Câu hỏi thường gặp về Jasic CUT100 L221 II

Máy CUT100 L221 II có thể cắt được kim loại dày bao nhiêu?

Máy CUT100 L221 II có thể cắt đẹp các vật liệu kim loại có độ dày từ 1mm đến 25mm. Đối với khả năng cắt tối đa, máy có thể xử lý được vật liệu dày lên đến 30mm, tuy nhiên ở độ dày này chất lượng đường cắt có thể không tối ưu như ở dải độ dày khuyến nghị.

Có cần bảo trì máy CUT100 L221 II thường xuyên không?

Có, bảo trì định kỳ là rất quan trọng để duy trì hiệu suất và kéo dài tuổi thọ của máy. Nên kiểm tra và vệ sinh mỏ cắt, thay thế điện cực và vòi phun khi bị mòn (thường sau 20-30 giờ sử dụng). Kiểm tra bộ lọc khí mỗi tuần và thay thế nếu cần. Mỗi 6 tháng nên kiểm tra các kết nối điện, làm sạch bụi bên trong máy và kiểm tra hệ thống làm mát.

Tôi có thể mua phụ kiện và vật tư tiêu hao cho CUT100 L221 II ở đâu?

Phụ kiện và vật tư tiêu hao cho CUT100 L221 II có thể được mua từ các đại lý chính hãng của Jasic tại Việt Nam. Ngoài ra, nhiều cửa hàng thiết bị hàn và cắt chuyên nghiệp cũng cung cấp các vật tư tương thích. Nên sử dụng phụ kiện chính hãng để đảm bảo chất lượng cắt và độ bền của thiết bị.

CUT100 L221 II có thể cắt những loại kim loại nào?

CUT100 L221 II có khả năng cắt hiệu quả hầu hết các loại kim loại dẫn điện như thép carbon, thép không gỉ (inox), nhôm, đồng, titan và các hợp kim khác. Tuy nhiên, hiệu suất cắt có thể khác nhau tùy thuộc vào loại vật liệu, với thép carbon thường cho kết quả tốt nhất.

Máy CUT100 L221 II có thể hoạt động liên tục trong bao lâu?

Với chu kỳ làm việc 60% ở 100A, máy có thể hoạt động liên tục trong 6 phút và cần 4 phút nghỉ để làm mát trong mỗi chu kỳ 10 phút. Nếu sử dụng ở cường độ dòng điện thấp hơn, thời gian làm việc liên tục sẽ dài hơn. Ở môi trường nhiệt độ cao, thời gian hoạt động liên tục có thể giảm để bảo vệ máy.

Tôi cần loại máy nén khí gì để vận hành CUT100 L221 II?

Để vận hành tối ưu CUT100 L221 II, cần máy nén khí có công suất đủ để cung cấp áp suất từ 0,5 đến 0,7 MPa (5-7 kgf/cm²) với lưu lượng tối thiểu 200 lít/phút. Nên sử dụng máy nén khí công suất từ 3HP trở lên có tích hợp bộ lọc khí để đảm bảo nguồn khí sạch, khô và ổn định.
