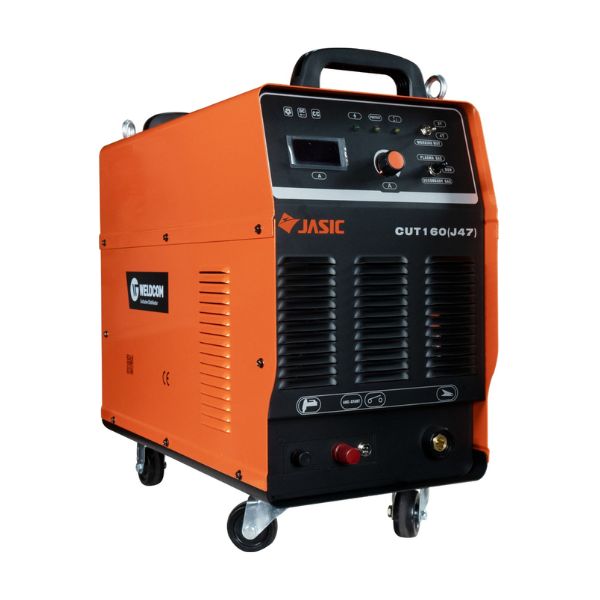

Máy cắt Plasma Jasic CUT160 (J47)

THÔNG SỐ KĨ THUẬT

Thương hiệu	Jasic
Điện áp vào	3 pha, AC380V±15%, 50Hz
Công suất (KVA)	29
Điện áp không tải (V)	400
Phạm vi điều chỉnh dòng cắt (A)	30-160
Đầu ra định mức (A/V)	160/144
Chu kỳ tải Imax (%)	60
Hiệu suất (%)	88
Cấp cách điện	F
Cấp bảo vệ	IP21S
Mồi hồ quang	HF
Phạm vi điều chỉnh áp lực khí (Mpa)	0.5-0.8
Kích thước đóng gói(mm)	~ 620*405*555
Trọng lượng đóng gói(kg)	~ 56

CUT160 (J47) là dòng sản phẩm chất lượng cao được thiết kế đặc biệt nhằm đáp ứng nhu cầu trong các ứng dụng công nghiệp hiện đại. Với hiệu suất vượt trội và độ bền ấn tượng, CUT160 (J47) mang đến giải pháp tối ưu cho việc cắt, gia công hoặc lắp ráp, giúp tăng năng suất và tiết kiệm chi phí. Sản phẩm được chế tạo từ vật liệu chắc chắn, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt. Ngoài ra, CUT160 (J47) còn sở hữu thiết kế thông minh, dễ dàng lắp đặt và bảo trì, phù hợp với nhiều hệ thống kỹ thuật khác nhau.

Giới thiệu tổng quan về máy cắt plasma CUT160 (J47)

Máy cắt plasma CUT160 (J47) là thiết bị cắt công nghiệp tiên tiến đến từ thương hiệu Jasic, được thiết kế đặc biệt để đáp ứng nhu cầu cắt kim loại chuyên nghiệp trong môi trường sản xuất công nghiệp. Sử dụng nguyên lý plasma – trạng thái vật chất thứ tư sau rắn, lỏng và khí – thiết bị này tạo ra tia plasma nhiệt độ cực cao (lên đến 30.000°C) có khả năng cắt nhanh chóng và chính xác qua nhiều loại vật liệu kim loại dẫn điện.

Với công suất cắt lên đến 160A, CUT160 (J47) được ứng dụng rộng rãi trong các ngành công nghiệp như đóng tàu, xây dựng, chế tạo máy, gia công cơ khí và dầu khí. Khả năng xử lý vật liệu đa dạng từ thép carbon, thép không gỉ đến nhôm, đồng với độ dày lên đến 55mm đã giúp thiết bị này trở thành lựa chọn hàng đầu cho các xưởng sản xuất và cơ sở công nghiệp tại Việt Nam.

Máy cắt plasma Jasic CUT160 (J47) nổi bật với công nghệ inverter IGBT tiên tiến, khả năng vận hành liên tục trong điều kiện khắc nghiệt và hệ thống làm mát hiệu quả. Đặc biệt, thiết kế khoa học của máy cho phép người dùng thao tác dễ dàng, đồng thời đảm bảo độ chính xác và chất lượng đường cắt, giúp tối ưu hóa hiệu suất công việc và tiết kiệm chi phí vận hành.

Tính năng nổi bật của máy cắt plasma CUT160 (J47)

Máy cắt plasma Jasic CUT160 (J47) sở hữu nhiều tính năng công nghệ tiên tiến, tạo nên sự khác biệt rõ rệt so với các thiết bị cắt thông thường trên thị trường. Dưới đây là những tính năng nổi bật:

Công nghệ Inverter IGBT tiên tiến là trái tim của CUT160 (J47). Khác với các máy cắt truyền thống, công nghệ này cho phép chuyển đổi dòng điện nhanh chóng và chính xác hơn, đồng thời tiết kiệm năng lượng đáng kể. Kết quả là mang lại hiệu suất cắt cao hơn, đường cắt mịn hơn và tuổi thọ linh kiện lâu hơn.

Chức năng Pilot Arc là một trong những ưu điểm vượt trội của CUT160 (J47). Hệ thống này tạo ra một hồ quang dẫn đường trước khi hình thành hồ quang cắt chính, cho phép máy cắt dễ dàng những bề mặt không đồng đều, kim loại có lớp phủ hoặc kim loại bị gỉ sét mà không cần tiếp xúc trực tiếp giữa mỏ cắt và vật liệu.

Hệ thống bảo vệ đa cấp là yếu tố quan trọng đảm bảo độ an toàn và tuổi thọ của thiết bị. CUT160 (J47) được trang bị nhiều cơ chế bảo vệ như:

1. Bảo vệ quá nhiệt tự động ngắt máy khi nhiệt độ vượt ngưỡng an toàn
2. Bảo vệ quá áp/thấp áp giúp máy hoạt động ổn định trong điều kiện nguồn điện không ổn định
3. Bảo vệ quá tải ngăn chặn hư hỏng do sử dụng vượt quá công suất thiết kế
4. Hệ thống cảnh báo áp suất khí đảm bảo chất lượng cắt tối ưu

Điều khiển dòng cắt vô cấp từ 20-160A giúp người dùng dễ dàng điều chỉnh công suất phù hợp với từng loại vật liệu và độ dày khác nhau, tối ưu hóa chất lượng đường cắt và tiết kiệm chi phí vận hành.

Hệ thống làm mát cưỡng bức hiệu quả với quạt công suất lớn đảm bảo máy có thể hoạt động liên tục trong thời gian dài mà không gặp vấn đề quá nhiệt, đặc biệt quan trọng trong môi trường sản xuất công nghiệp.

Ứng dụng thực tế của máy cắt plasma CUT160 (J47)

Máy cắt plasma Jasic CUT160 (J47) được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau nhờ khả năng cắt đa dạng vật liệu với độ chính xác cao và tốc độ nhanh. Dưới đây là những ứng dụng thực tế tiêu biểu:

Trong lĩnh vực đóng tàu và công nghiệp hàng hải, CUT160 (J47) đóng vai trò quan trọng trong việc cắt các tấm thép dày phục vụ đóng vỏ tàu, sửa chữa và bảo dưỡng các kết cấu kim loại dưới nước. Khả năng cắt thép dày lên đến 55mm khiến thiết bị này trở thành lựa chọn lý tưởng cho các xưởng đóng tàu quy mô lớn tại Việt Nam. Một ví dụ điển hình là tại nhà máy đóng tàu Hạ Long, nơi CUT160 J47 được sử dụng để cắt thép tấm dày 35mm chế tạo vỏ tàu hàng trọng tải lớn.

Trong ngành chế tạo máy và gia công cơ khí, máy cắt plasma Jasic CUT160 (J47) được ứng dụng phổ biến để cắt các chi tiết máy phức tạp từ thép, thép không gỉ và nhôm. Độ chính xác cao và khả năng cắt đa dạng hình dạng giúp rút ngắn thời gian sản xuất, tăng năng suất và giảm chi phí gia công. Các xưởng cơ khí thường sử dụng CUT160 (J47) để cắt các bộ phận của máy công nghiệp, khung bệ máy, và các kết cấu kim loại phức tạp.

Trong lĩnh vực xây dựng và kết cấu thép, CUT160 (J47) được sử dụng để cắt dầm thép, cột, khung, và các thành phần kết cấu cho các công trình xây dựng quy mô lớn. Khả năng cắt nhanh và chính xác giúp tiết kiệm đáng kể thời gian thi công, đặc biệt là trong các dự án có tiến độ gấp. Nhiều công ty xây dựng tại Việt Nam đã triển khai CUT160 (J47) để cắt các kết cấu thép cho các tòa nhà cao tầng, nhà máy công nghiệp và cầu đường.

Trong ngành dầu khí, CUT160 (J47) được ứng dụng để cắt và sửa chữa các đường ống, bể chứa, và các thiết bị chịu áp lực. Khả năng cắt thép không gỉ dày đến 45mm làm cho thiết bị này trở nên lý tưởng cho các công việc đòi hỏi độ bền cao và chống ăn mòn. Các nhà máy lọc dầu và khai thác dầu khí thường sử dụng CUT160 (J47) cho công tác bảo trì và sửa chữa định kỳ.

Trong các xưởng sản xuất kim loại tấm và cơ khí nhẹ, CUT160 (J47) được sử dụng để cắt các tấm kim loại mỏng với tốc độ cao, phục vụ cho sản xuất các sản phẩm như tủ điện, bảng điều khiển, vỏ máy, và các sản phẩm kim loại tiêu dùng. Đặc biệt, khả năng điều chỉnh dòng cắt xuống thấp (20A) cho phép cắt chính xác các tấm kim loại mỏng mà không gây biến dạng.

Giải thích mã J47 và hướng dẫn lựa chọn sản phẩm

Mã J47 trong tên gọi máy cắt plasma Jasic CUT160 (J47) là một thông tin quan trọng giúp người dùng phân biệt sản phẩm này với các phiên bản khác trong cùng dòng sản phẩm. Việc hiểu rõ ý nghĩa của mã này sẽ giúp bạn lựa chọn đúng thiết bị phù hợp với nhu cầu sử dụng.

Trong hệ thống đánh mã của Jasic, các ký hiệu có ý nghĩa cụ thể như sau:

1. “J” là viết tắt của thương hiệu Jasic, nhà sản xuất thiết bị hàn và cắt nổi tiếng
2. “4” là mã đại diện cho dòng sản phẩm cắt plasma thế hệ thứ 4 của hãng
3. “7” là mã chỉ phiên bản tiêu chuẩn phù hợp với thị trường công nghiệp

Mã J47 cho biết CUT160 thuộc thế hệ máy cắt plasma thứ 4 của Jasic, được cải tiến với nhiều tính năng vượt trội so với các thế hệ tiền nhiệm. Đây là phiên bản tiêu chuẩn được thiết kế đặc biệt cho các ứng dụng công nghiệp, với khả năng chịu tải cao và độ bền vượt trội.

Khi lựa chọn máy cắt plasma, có một số yếu tố quan trọng cần cân nhắc:

Yếu tố	CUT160 (J47) phù hợp khi
Độ dày vật liệu	Cần cắt thép carbon dày 10-55mm, thép không gỉ 10-45mm, nhôm 10-40mm
Tần suất sử dụng	Sử dụng liên tục trong môi trường công nghiệp (8-10 giờ/ngày)
Nguồn điện	Có nguồn điện 3 pha 380V ổn định
Yêu cầu về khí nén	Có hệ thống khí nén công suất lớn (áp suất 0.45-0.5 MPa)
Không gian làm việc	Có không gian rộng rãi (máy nặng 68kg, kích thước lớn)
Chi phí đầu tư	Có ngân sách đầu tư ban đầu tương đối cao

CUT160 (J47) là lựa chọn lý tưởng cho các xưởng sản xuất quy mô vừa và lớn, có nhu cầu cắt vật liệu dày thường xuyên. Tuy nhiên, đối với các cơ sở nhỏ hoặc người dùng cá nhân, các model công suất thấp hơn như CUT40 hoặc CUT80 có thể phù hợp hơn cả về nhu cầu sử dụng và chi phí đầu tư.

Điểm quan trọng cần lưu ý là CUT160 (J47) yêu cầu nguồn điện 3 pha 380V và hệ thống khí nén công suất lớn, vì vậy cần đảm bảo cơ sở hạ tầng phù hợp trước khi quyết định đầu tư thiết bị này.

So sánh với các model khác trong dòng máy cắt plasma

Để giúp bạn có cái nhìn tổng quan hơn về vị trí của CUT160 (J47) trong dòng sản phẩm máy cắt plasma của Jasic, dưới đây là bảng so sánh chi tiết giữa CUT160 J47 và các model phổ biến khác:

Thông số	CUT40 (LG40)	CUT80 (LG80)	CUT160 (J47)
Điện áp đầu vào	220V±15%, 1 pha	380V±15%, 3 pha	380V±15%, 3 pha
Công suất đầu vào	6.6 KVA	15 KVA	27 KVA
Dòng cắt tối đa	40A	80A	160A
Chu kỳ làm việc	60% ở 40A	60% ở 80A	100% ở 160A
Khả năng cắt thép carbon	Tối ưu: 8mm, Tối đa: 12mm	Tối ưu: 20mm, Tối đa: 30mm	Tối ưu: 35mm, Tối đa: 55mm
Khả năng cắt thép không gỉ	Tối ưu: 6mm, Tối đa: 10mm	Tối ưu: 15mm, Tối đa: 25mm	Tối ưu: 30mm, Tối đa: 45mm
Khả năng cắt nhôm	Tối ưu: 5mm, Tối đa: 8mm	Tối ưu: 12mm, Tối đa: 20mm	Tối ưu: 25mm, Tối đa: 40mm
Áp suất khí nén	0.4-0.5 MPa	0.45-0.5 MPa	0.45-0.5 MPa
Lưu lượng khí	100 lít/phút	170 lít/phút	250 lít/phút
Trọng lượng	10 kg	26 kg	68 kg
Công nghệ	Inverter MOSFET	Inverter IGBT	Inverter IGBT
Ứng dụng chính	Cơ khí nhỏ, DIY	Cơ khí vừa, xưởng sản xuất nhỏ	Công nghiệp nặng, nhà máy
Tính di động	Cao (nhẹ, nhỏ gọn)	Trung bình	Thấp (nặng, cồng kềnh)
Giá thành tương đối	Thấp	Trung bình	Cao

Qua bảng so sánh trên, có thể thấy CUT160 (J47) vượt trội hơn hẳn về công suất và khả năng cắt so với CUT40 và CUT80. Cụ thể:

CUT40 (LG40) là model nhỏ nhất, phù hợp cho các xưởng cơ khí nhỏ, thợ cơ khí tự do hoặc người dùng cá nhân có nhu cầu cắt kim loại mỏng. Ưu điểm chính là giá thành thấp, nhỏ gọn, dễ di chuyển và sử dụng nguồn điện 1 pha 220V phổ biến. Tuy nhiên, khả năng cắt bị giới hạn ở vật liệu mỏng, không phù hợp cho sản xuất công nghiệp.

CUT80 (LG80) là model trung cấp, phù hợp cho các xưởng cơ khí vừa và nhỏ có nhu cầu cắt vật liệu dày vừa phải. Đây là sự cân bằng tốt giữa khả năng cắt và chi phí đầu tư, phù hợp cho nhiều ứng dụng thương mại và công nghiệp nhẹ. Tuy nhiên, chu kỳ làm việc 60% ở dòng cắt tối đa yêu cầu thời gian nghỉ định kỳ khi sử dụng liên tục.

CUT160 (J47) là model cao cấp nhất, vượt trội về mọi mặt từ công suất đến khả năng cắt. Chu kỳ làm việc 100% ở dòng cắt tối đa cho phép máy hoạt động liên tục không nghỉ, rất phù hợp cho môi trường sản xuất công nghiệp nặng. Khả năng cắt vật liệu dày gấp nhiều lần so với các model nhỏ hơn. Tuy nhiên, đi kèm với đó là chi phí đầu tư cao, yêu cầu nguồn điện 3 pha và hệ thống khí nén công suất lớn, cũng như không gian lưu trữ và vận hành rộng rãi hơn.

Câu hỏi thường gặp về máy cắt plasma CUT160 (J47)

CUT160 (J47) có phù hợp cho những ứng dụng nào?

CUT160 (J47) phù hợp nhất cho các ứng dụng công nghiệp nặng như đóng tàu, xây dựng kết cấu thép quy mô lớn, chế tạo máy công nghiệp, và gia công cơ khí chuyên nghiệp. Thiết bị này đặc biệt hiệu quả khi cần cắt vật liệu dày như thép carbon (lên đến 55mm), thép không gỉ (lên đến 45mm) và nhôm (lên đến 40mm). Không nên sử dụng CUT160 (J47) cho các ứng dụng nhỏ hoặc cắt vật liệu mỏng vì sẽ không tận dụng được hết công suất và tốn kém chi phí vận hành.

Cách sử dụng và bảo trì máy cắt plasma CUT160 (J47) như thế nào?

Để sử dụng CUT160 (J47) hiệu quả, cần tuân thủ quy trình vận hành chuẩn: Kiểm tra nguồn điện 3 pha 380V, đảm bảo áp suất khí nén đạt 0.45-0.5 MPa, điều chỉnh dòng cắt phù hợp với độ dày vật liệu (tham khảo bảng hướng dẫn đi kèm), và duy trì khoảng cách phù hợp giữa mỏ cắt và vật liệu.

Về bảo trì, cần thực hiện: Kiểm tra và thay thế các linh kiện tiêu hao (điện cực, vòi phun, shield) khi mòn hoặc hư hỏng; vệ sinh định kỳ bộ lọc khí; kiểm tra hệ thống làm mát và quạt tản nhiệt; kiểm tra các mối nối điện định kỳ; bảo quản máy trong môi trường khô ráo, tránh bụi và ẩm ướt.

Những lưu ý gì khi vận hành máy CUT160 (J47)?

Khi vận hành CUT160 (J47), cần chú ý những điểm sau để đảm bảo an toàn và hiệu quả:

1. Luôn sử dụng thiết bị bảo hộ cá nhân đầy đủ (mặt nạ hàn, găng tay chống cháy, giày an toàn, quần áo bảo hộ) vì tia plasma có nhiệt độ cực cao và tạo ra tia sáng mạnh.
2. Đảm bảo khu vực làm việc thông thoáng, không có vật liệu dễ cháy trong phạm vi 10 mét, và có hệ thống thoát khói phù hợp.
3. Kiểm tra áp suất khí nén trước khi vận hành, nếu áp suất không đủ sẽ ảnh hưởng đến chất lượng cắt và tuổi thọ linh kiện.
4. Không vận hành máy quá thời gian quy định, mặc dù CUT160 (J47) có chu kỳ làm việc 100%, vẫn cần quan sát tình trạng máy để tránh quá nhiệt trong điều kiện khắc nghiệt.
5. Kiểm tra thường xuyên các linh kiện tiêu hao như điện cực và vòi phun, nếu xuất hiện dấu hiệu mòn cần thay thế ngay để đảm bảo chất lượng cắt.
6. Không sử dụng máy trong môi trường ẩm ướt hoặc mưa để tránh nguy cơ điện giật và hỏng hóc thiết bị.
7. Sử dụng giá đỡ mỏ cắt hoặc hệ thống tự động khi cắt vật liệu dày để đảm bảo độ chính xác và an toàn cho người vận hành.

Tóm tắt và lưu ý khi sử dụng máy cắt plasma

Máy cắt plasma Jasic CUT160 (J47) là thiết bị công nghiệp chuyên dụng với công suất cắt mạnh mẽ, phù hợp cho các ứng dụng cắt vật liệu kim loại dày trong môi trường sản xuất công nghiệp. Với công nghệ Inverter IGBT tiên tiến, khả năng cắt vật liệu dày lên đến 55mm và chu kỳ làm việc 100%,CUT160 (J47) đáp ứng hiệu quả nhu cầu của các xưởng cơ khí, nhà máy sản xuất và công trình xây dựng quy mô lớn.

Khi lựa chọn và sử dụng máy cắt plasma CUT160 (J47), cần lưu ý một số điểm quan trọng sau:

Đầu tiên, đảm bảo hạ tầng kỹ thuật đáp ứng yêu cầu của thiết bị. CUT160 (J47) cần nguồn điện 3 pha 380V ổn định và hệ thống khí nén công suất lớn với áp suất 0.45-0.5 MPa và lưu lượng 250 lít/phút. Nếu không đáp ứng được các yêu cầu này, nên cân nhắc lựa chọn các model nhỏ hơn như CUT80 hoặc CUT40.

Về mặt kinh tế, cần cân nhắc giữa chi phí đầu tư ban đầu và hiệu quả sử dụng lâu dài. CUT160 (J47) có giá thành cao hơn các model khác, nhưng lại mang lại hiệu suất và khả năng cắt vượt trội. Nếu nhu cầu cắt vật liệu dày là thường xuyên, đây sẽ là khoản đầu tư hiệu quả về lâu dài.

Về an toàn lao động, cần tuân thủ nghiêm ngặt các quy định an toàn khi vận hành thiết bị cắt plasma. Trang bị đầy đủ thiết bị bảo hộ cá nhân, đảm bảo không gian làm việc thông thoáng và kiểm tra thường xuyên tình trạng máy để tránh sự cố đáng tiếc.

Về bảo dưỡng, thực hiện kiểm tra và thay thế định kỳ các linh kiện tiêu hao như điện cực, vòi phun, shield cap sẽ giúp kéo dài tuổi thọ của thiết bị và đảm bảo chất lượng cắt ổn định. Vệ sinh định kỳ hệ thống lọc khí và kiểm tra các mối nối điện cũng là những việc làm cần thiết.

Tóm lại, máy cắt plasma Jasic CUT160 (J47) là thiết bị công nghiệp hiệu suất cao, đáng tin cậy cho các ứng dụng cắt kim loại chuyên nghiệp. Với sự lựa chọn phù hợp, vận hành đúng cách và bảo dưỡng thường xuyên, CUT160 (J47) sẽ là công cụ đắc lực giúp nâng cao hiệu quả sản xuất và chất lượng sản phẩm trong môi trường công nghiệp.
