NB 500E là máy hàn MIG công nghiệp của Jasic dùng điện 3 pha 380V ±15%, công nghệ inverter IGBT, có hai chức năng hàn MIG và hàn que. Theo catalogue Jasic phân phối tại Việt Nam, máy có công suất định mức 24.7 kVA, hệ số công suất 0.93, điện áp không tải 68V, đầu ra MIG tối đa 500A/39V, điện áp hàn 15–45V, hàn que 20–400A, hiệu suất 85%, chu kỳ tải 50%, cấp bảo vệ IP21, nặng khoảng 35 kg.
Jasic NB 500E dùng dây 1.0–1.6 mm cuộn 15 kg, có 2T/4T, đầu cấp dây rời cho bán kính làm việc rộng. Catalogue nêu máy dùng nhiều trong đóng tàu, kết cấu thép, dầu khí, bồn bể áp lực, đóng thùng ô tô. Đi kèm súng QTB-500K dài 3 m, đồng hồ CO2, kẹp mát 3 m, giắc 35–50 và đầu cấp WF-12 chuẩn Pana.
Người biên soạn: Lâm Thái Hòa – Kỹ thuật viên trung tâm bảo hành, Công ty Cổ phần 3R Việt Nam · Cập nhật: 11/11/2026 · Thông số theo catalogue Jasic phân phối tại Việt Nam, có thể thay đổi nhỏ theo đợt hàng; thông tin dòng máy trên trang chính hãng Jasic (xem nguồn).
Nội dung chính

Thông số kỹ thuật Jasic NB 500E
| Model | NB-500E |
|---|---|
| Điện áp vào | 3 pha AC380V ±15%, 50 Hz |
| Công suất định mức | 24.7 kVA |
| Hệ số công suất | 0.93 |
| Điện áp không tải | 68 V |
| Đầu ra MIG tối đa | 500 A / 39 V |
| Điện áp hàn MIG | 15–45 V |
| Hàn que | 20–400 A, đặc tính CC |
| Hiệu suất | 85% |
| Chu kỳ tải | 50% |
| Cấp bảo vệ / cách điện | IP21 / F |
| Dây hàn | 1.0–1.6 mm, cuộn 15 kg |
| Làm mát | Bằng khí |
| Kích thước nguồn | 592 × 297 × 526 mm |
| Trọng lượng nguồn | Khoảng 35 kg |
| Phụ kiện | Súng QTB-500K 3 m, đồng hồ CO2, kẹp mát 3 m, giắc 35–50, đầu cấp WF-12 chuẩn Pana |
| Bảo hành | 18 tháng |
Jasic NB 500E dùng cho việc gì?
- Hàn kết cấu thép nhà xưởng, dầm, cột tổ hợp.
- Đóng tàu, sà lan, kết cấu biển.
- Bồn bể áp lực, đường ống thép lớn.
- Đóng thùng xe tải, rơ moóc.
- Hàn que khi cần, ví dụ chỗ gió lớn không giữ được khí.
Đầu cấp dây rời: lợi gì?
Máy MIG đầu rời đặt nguồn cố định, chỉ mang đầu cấp dây tới gần vị trí hàn, nối bằng bộ cáp dài. Nhờ vậy bán kính làm việc rộng, súng hàn ngắn nên dây ra đều, ít kẹt. Kiểu này hợp xưởng kết cấu, đóng tàu, nơi phải di chuyển quanh chi tiết lớn.

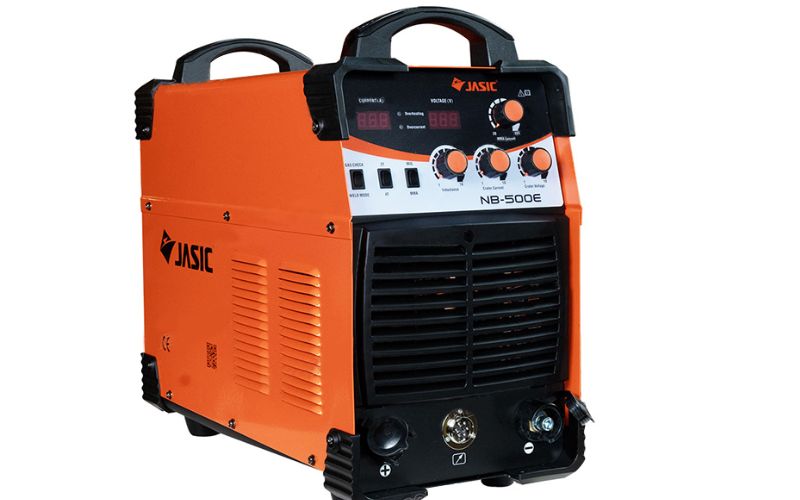

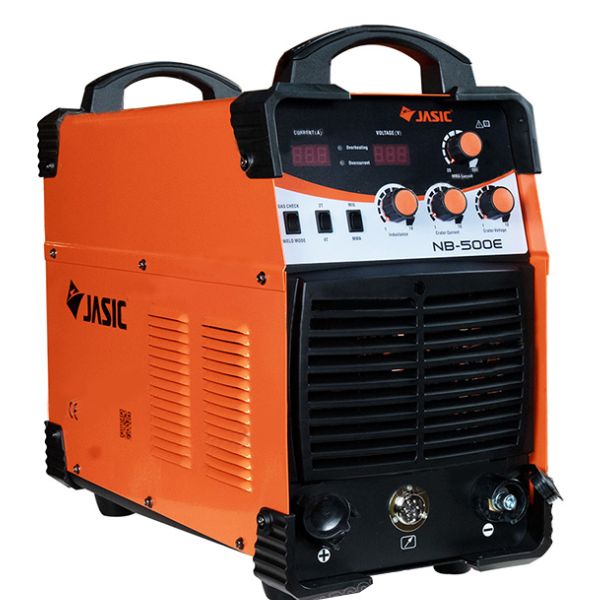

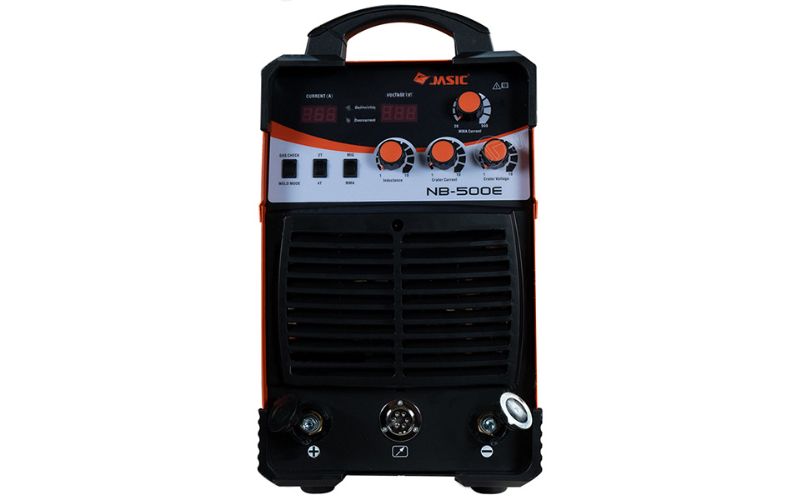

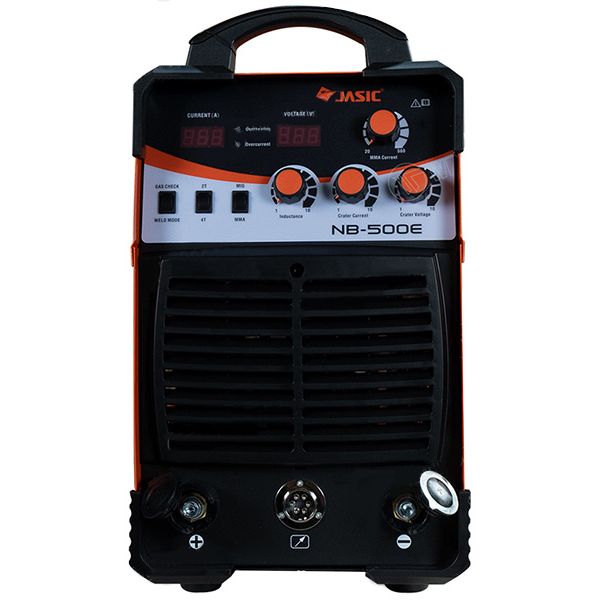

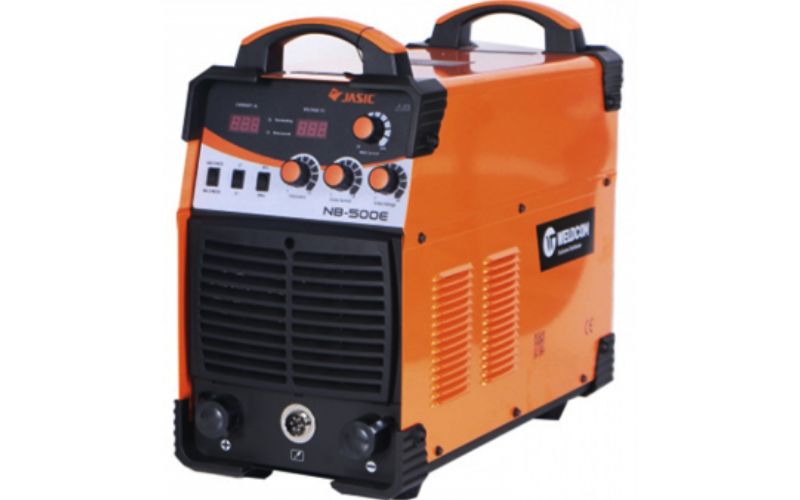

Mặt máy và đầu cấp dây
- Nguồn: núm chỉnh điện áp, công tắc MIG/que, 2T/4T, đồng hồ hiển thị.
- Đầu cấp WF-12: núm chỉnh tốc độ dây (dòng), cụm con lăn, giá cuộn dây 15 kg.
- Bộ cáp nối nguồn – đầu cấp (mua theo chiều dài cần dùng).
- Cọc kẹp mát 35–50, ổ cắm đồng hồ sấy CO2.
Đọc thông số Jasic NB 500E
- 500 A/39 V: đủ cho dây 1.6 mm ở dòng cao.
- 15–45 V: dải điện áp rộng, chuyển được từ ngắn mạch sang phun.
- Chu kỳ tải 50%: ở 350 A máy chạy lâu hơn nhiều.
- Que 20–400 A: que 2.5–5.0 mm.
- 24.7 kVA: aptomat 3 pha khoảng 50 A.

Chọn dây hàn, dòng và điện áp
| Dây hàn | Dòng hàn | Điện áp hàn | Kiểu chuyển dịch |
|---|---|---|---|
| 1.0 mm | 80–200 A | 17–24 V | Ngắn mạch – cầu |
| 1.2 mm | 120–300 A | 19–32 V | Ngắn mạch – phun |
| 1.6 mm | 250–500 A | 28–42 V | Phun, dòng cao |
Mức tham khảo cho dây đặc ER70S-6 với khí CO2; với khí trộn argon – CO2 điện áp thấp hơn 1–2 V. Dây lõi thuốc theo khuyến nghị của nhà sản xuất dây.
Vận hành Jasic NB 500E
- Đấu 3 pha, tiếp địa; nối bộ cáp nguồn – đầu cấp và đầu điều khiển.
- Lắp cuộn dây, chọn con lăn đúng cỡ dây, chỉnh lực ép vừa đủ.
- Nối khí, cắm sấy đồng hồ CO2, chỉnh 18–22 l/phút.
- Chỉnh dòng (tốc độ dây) và điện áp theo bảng; chọn 2T cho mối ngắn, 4T cho mối dài.
- Hàn thử, nghe tiếng hồ quang đều như chiên mỡ; tinh chỉnh điện áp.
Khí bảo vệ và đồng hồ sấy
- CO2: rẻ, ngấu sâu, bắn tóe nhiều hơn – hợp kết cấu thép.
- Argon + CO2 (80/20): hồ quang êm, ít bắn tóe, mối đẹp – hợp thép mỏng, mối lộ.
- Hàn dây inox: dùng khí trộn giàu argon theo khuyến nghị dây.
- Đồng hồ CO2 cần sấy (36 V) để không đóng băng van khi lưu lượng lớn.
- Lưu lượng thường 15–25 l/phút; tăng khi có gió.
Đấu điện 3 pha cho máy
- Đấu 3 dây pha L1, L2, L3 và dây tiếp địa vào vỏ máy; máy không dùng dây trung tính.
- Kiểm tra đủ 3 pha bằng đồng hồ trước khi bật – mất pha làm máy báo lỗi hoặc không ra dòng.
- Dùng aptomat 3 pha riêng, đặt gần máy để ngắt nhanh khi cần.
- Dây nguồn dài trên 20 m nên tăng một cấp tiết diện.
Nguồn điện, aptomat và dây cấp
- Dòng điện vào định mức khoảng khoảng 38 A mỗi pha – chọn aptomat 3 pha 50 A riêng cho máy.
- Dây nguồn đồng tiết diện từ 4 × 6 mm² trở lên; dây càng dài thì chọn tiết diện lớn hơn để không sụt áp.
- Không cắm chung ổ với máy nén, máy cắt cỡ lớn chạy cùng lúc.
Jasic NB 500E hợp với ai?
- Nhà máy kết cấu thép, đóng tàu.
- Xưởng đóng thùng xe tải.
- Nhà thầu dầu khí, bồn bể.
- Xưởng cần một máy MIG dòng cao kèm hàn que.
So sánh Jasic NB 500E với các máy MIG 500A khác
| Tiêu chí | NB 500E | MIG 500 N388 | MIG 500 N392 II |
|---|---|---|---|
| Chu kỳ tải | 50% | 60% (trang hãng) | 100% ở 500 A |
| Synergic | – | Có | Có |
| Hàn que | 20–400 A | 30–500 A | Có, thêm thổi than |
| Trọng lượng nguồn | Khoảng 35 kg | Khoảng 53–57 kg | Khoảng 59 kg |
Cần Synergic dễ chỉnh, xem Jasic MIG 500 N388; cần hàn liên tục 100%, xem Jasic MIG 500 N392 II.
Lỗi thường gặp với máy MIG dòng cao
| Hiện tượng | Nguyên nhân | Xử lý |
|---|---|---|
| Dây ra giật, kẹt | Con lăn sai cỡ, ống dẫn bẩn | Đổi con lăn, thổi sạch ruột gà |
| Bắn tóe nhiều | Điện áp thấp so với tốc độ dây | Tăng điện áp 1–2 V |
| Rỗ khí | Thiếu khí, van đóng băng | Cắm sấy, tăng lưu lượng |
| Béc hàn mòn nhanh | Dòng cao, béc nhỏ | Dùng béc đúng cỡ, thay định kỳ |
Bảo dưỡng Jasic NB 500E
- Thổi bụi nguồn và đầu cấp mỗi tháng.
- Vệ sinh ruột gà, thay béc, chụp khí khi mòn.
- Kiểm tra cáp nối đầu cấp, đầu cos 3 pha.
- Không kéo đầu cấp bằng súng hàn.
Chọn máy hàn MIG 500 nào cho xưởng?
Khi chọn máy hàn MIG 500, nên xét ba điều: chu kỳ tải ở dòng thường dùng, kiểu điều khiển (núm hay số, Synergic), và trọng lượng nguồn. Jasic NB 500E thuộc nhóm điều khiển núm, nguồn nhẹ khoảng 35 kg, chu kỳ tải 50% – hợp xưởng có thợ quen chỉnh tay, cần máy di chuyển được giữa các khu vực.
An toàn khi hàn
- Đeo mặt nạ hàn có kính lọc phù hợp, găng tay da, giày bảo hộ, quần áo không bắt lửa.
- Không hàn gần xăng dầu, sơn, giẻ dầu; để bình chữa cháy gần chỗ làm.
- Hàn nơi thoáng gió hoặc có hút khói; không hàn trong khoang kín khi không có thông gió.
- Không đứng trên nền ướt khi hàn; nối đất vỏ máy theo hướng dẫn.
- Tắt máy, rút điện trước khi thay kìm, cáp hoặc mở vỏ.
Giá Jasic NB 500E
Giá Jasic NB 500E hiển thị ở đầu trang. Gọi 0933 960 585 để nhận báo giá kèm bộ cáp đầu cấp theo chiều dài, súng dự phòng, dây hàn.
Kiểm tra khi nhận máy và bảo hành
- Đối chiếu model, mã in trên tem máy với hóa đơn.
- Kiểm tra vỏ, núm chỉnh, đồng hồ hiển thị, cút nối nhanh không nứt vỡ.
- Cắm điện, bật máy: quạt chạy, đèn nguồn sáng, không báo lỗi.
- Giữ hóa đơn và phiếu bảo hành; khi máy lỗi, gọi 0933 960 585 để được hướng dẫn trước khi mang tới trung tâm bảo hành.
Câu hỏi thường gặp về Jasic NB 500E
Jasic NB 500E có hàn que không?
Có, hàn que 20–400 A.
Dùng dây cỡ nào?
1.0–1.6 mm.
Dùng điện gì?
3 pha 380V ±15%.
Có 2T/4T không?
Có.
Máy nặng bao nhiêu?
Nguồn khoảng 35 kg, đầu cấp riêng.
Bảo hành?
18 tháng tại 3RTECH.
Mua máy hàn MIG Jasic NB 500E ở đâu?
Công ty Cổ phần 3R Việt Nam (3RTECH) là đại lý phân phối máy hàn Jasic chính hãng, cung cấp máy hàn MIG Jasic NB 500E, xuất hóa đơn VAT, bảo hành theo chính sách của hãng tại trung tâm bảo hành của 3RTECH. Cửa hàng TP.HCM: 544 Trường Chinh, Phường Đông Hưng Thuận; chi nhánh Vũng Tàu: Đường Độc Lập (QL51), Phường Phú Mỹ. Hotline/Zalo 0933 960 585.
